Eine. Einleitung zum Test des Titels" TVS"

Die transiente Spannung unterdrückt die Diode, kurz TVS genannt. Bei einem transienten, hochenergetischen Aufprall der TVPS-Pole wird der hohe Widerstand zwischen den Polen bei einer Geschwindigkeit von 1012 s zu einem niedrigeren Impedanzwert, der eine Eingangsleistung von bis zu tausenden kW absorbiert, sodass die Spannungen zwischen den Polen auf einem vorgegebenen Wert gehalten werden, um die präzisen Komponenten im Stromkreis vor den verschiedenen Überspannungsschutzimpulsen zu schützen.

Zweitens. Wahl des TV-Verfahrens

1. Der Vrwm des Fernsehgeräts sollte um mehr als 10% höher sein als die maximale Gleichstrom-oder Betriebsspannung des geschützten Schaltkreises, die Nennspannung des Schaltkreises und die" obere" Toleranz. Wenn der optionale Vrwm zu niedrig ist, kann das Gerät in eine Lawine eintreten oder die Funktion des Schaltkreises durch einen zu geringen Rücktrittsstrom beeinträchtigt werden. Serielle Anschlussspannung und paralleler Anschlussstrom.

2. Die Vc des 2.TVS muss kleiner als die beschädigte Spannung des geschützten Schaltkreises sein.

The power Ppp for 3.TVS must be increased to the rated pulse frequency in the protected circuit.

4. TVS-Ipp sollte größer sein als der transiente Überspannungsstrom des Schaltkreises.

5. Für den Schutz vor dem Torsionsschutz des Datenschaltkreises wird empfohlen, einen stromsparenden ESD-Transmitter zu verwenden.

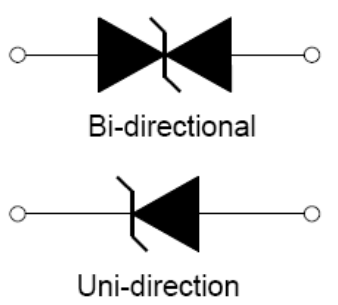

6. Wählen Sie die Polarität und Bauart des TVS je nach Einsatzzweck. Die Auswahl des Wechselstromkreises für polare TVS ist sinnvoll. Das optionale ESD-Array mit halber Leiter ist besser geeignet.

Part Number	Power(W) All - 174 200 400 600 1000 1500 2100 3000 3600 5000 6000 6600 8000 12000 15000 30000 Filter Reset	Vrwm(V) All 3.3 5 5.8 6 6.4 6.5 7 7.02 7.5 7.78 7.8 8 8.5 8.55 8.6 9 9.4 10 10.2 11 11.1 12 12.8 13 13.6 14 15 15.3 16 17 17.1 18 18.8 20 20.5 22 23.1 24 25.6 26 28 28.2 30 30.8 32 33 33.3 36 36.8 39 40 40.2 42 43 43.6 45 47.8 48 50 51 53 54 58 58.1 60 64 64.1 66 70 70.1 71 72 75 76 77.8 78 80 82.4 84 85 85.5 90 94 96 100 102 108 110 111 120 128 130 132 136 140 144 145 150 154 156 160 168 170 171 180 185 190 198 200 208 210 214 216 220 237 240 250 256 258 260 270 280 288 300 342 350 376 380 400 408 430 434 440 450 459 460 467 477 486 495 512 530 1600 Filter Reset	Vbr(V) All 10 10.4 10.5 11.1 11.4 12.2 12.3 12.4 13.3 14.3 14.4 15.2 15.6 16 16.7 17.1 17.8 18.9 19 20 20.9 22.2 22.8 24.4 25.7 26.7 27 28.5 28.9 31.1 31.28 31.4 31.9 32 33.2 33.3 33.5 34.2 34.4 35.5 100 100.5 105 107.2 111 113.9 114 120.6 122 124 133 134 137 143 144 147.4 152 155 158 160.8 162 167 167.6 171 174.3 178 178.7 179 180 187.7 189 189.9 190 200 201 201.1 209 211 221.2 223 224 231 233 237 241.3 246 250 268 268.1 277 279 279,00 282 285 288.2 289 290.4 301.6 311 312.8 318 321.7 332 335 36..7 4.1 4.22 4.6 6 6.4 6.45 6.5 6.67 6.7 7 7.1 7.13 7.2 7.22 7.37 7.78 7.79 7.8 7.98 8.3 8.33 8.65 8.7 8.89 8.9 9.21 9.4 9.44 9.5 9.83 36.7 36.9 37.1 40 40.2 40.6 40.9 43.6 44.4 44.7 46.9 47.8 48 48.5 50 50.3 53.2 53.3 53.6 56.7 57 58.9 60 60.3 64 64.4 64.6 64.8 66.7 67 71.1 71.3 71.5 72 73.7 77.8 77.9 78.2 79.3 80.4 83.3 83.8 85 86.5 86.7 87.1 88.8 93.8 94.4 95 380 391 401 418 440 447 456 485 492 503 503.5 513 522.5 560 570 Filter Reset	Vc(V) All 7.3 8.8 9.2 10.3 10.5 11.2 11.3 11.6 12 12.1 12.9 13.4 13.6 14.4 14.5 15.4 15.6 16.7 17 18.2 19..9 19.9 21.2 21.4 21.5 22 22.5 23.2 23.3 24.4 25.2 25.5 26 27 27.6 27.7 28 28.1 29.2 29.3 30.3 30.6 30.9 32.4 33.2 34.3 35.5 37.1 37.5 38 38.9 40.7 41.4 42.1 44 45.4 45.7 47.5 48.4 49.9 50 50.7 51.4 53.3 53.9 54.7 55.2 58 58.1 58.5 59.3 59.8 61.8 64.5 64.8 65.8 67.2 69.4 69.8 70.1 72 72.7 72.8 73 77 77.4 77.7 81.6 82.4 82.9 85 86.4 87.1 87.7 90 91.4 92 92.4 93.6 93.8 96.8 97.4 102 103 104 104.2 107 109 110 111.5 113 113.6 114 119.4 120 121 122 125 126 126.1 129 137 137.6 139.2 140 145.6 146 146.4 150 152 156 161.3 162 165 165.6 175.2 177 178.6 179 192.3 193 194.4 207 208.3 209 213 219 223.2 224 230 233.4 234 241.9 243 245 246 252.6 258.6 259 260 262 272.4 272.7 274 275 288.5 290 290.4 292 307 308 310 319.1 319.8 324 328 329.2 337 340 344 348.6 349.5 352.5 356 371.1 384.6 387 405 410 414 414.4 416 416.7 425 436.2 454.5 464 469.9 482 486 520 548 567 602 625 648 658 698 713 725 740 750 760 828 1600 Filter Reset	Ipp(A) All 0.5 0.53 0.54 0.55 0.57 0.6 0.61 0.7 0.75 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6 6.1 6.2 6.3 6.4 6.5 6.6 6.8 6.9 7.1 7.2 7.3 7.5 7.6 7.8 7.9 8 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9 9.1 9.3 9.4 9.5 9.7 10 10.1 10.2 10.3 10.4 10.7 10.9 11 11.3 11.5 11.6 11.8 11.9 12 12.2 12.3 12.4 13 13.2 13.3 13.4 13.6 13.7 13.8 14.1 14.3 14.4 14.5 14.6 14.7 14.8 14.9 15 15.4 15.5 16 16.1 16.3 16.4 16.5 16.7 16.9 17.2 17.3 17.5 17.7 17.9 18.1 18.2 18.4 18.5 18.6 18.8 19.3 19.4 19.5 19.7 19.9 20.1 20.4 20.5 20.6 20.7 21.4 21.6 21.7 21.8 21.9 22 22.1 22.5 22.6 22.7 23.1 23.2 23.3 23.5 23.8 24 24.2 24.6 24.8 25.3 25.5 25.7 25.8 25.9 26 26.3 26.5 26.7 27.1 27.2 27.5 27.8 27.9 28.2 28.3 28.8 29.1 29.4 30.1 30.2 30.6 30.9 31 31.6 32.1 32.9 33 33.1 33.2 33.3 33.5 33.9 34.2 34.3 34.4 35.3 35.6 35.7 36 36.2 36.3 36.4 36.5 37.3 38.5 38.6 38.8 39 39.1 39.3 39.7 40 40.7 41 41.3 41.4 41.7 42.1 42.3 42.8 43.1 43.2 43.5 44.1 44.3 44.8 45.2 45.5 46.3 46.5 46.6 47.3 48.2 48.6 49.1 49.6 50 50.3 50.4 51.4 51.6 51.7 52.3 52.4 53.1 53.5 53.6 54 54.2 54.4 54.5 55 55.4 56.3 57.2 57.5 57.7 58.3 58.4 58.9 59.6 60.7 61.5 62 62.4 63.8 64.1 64.7 65 65.2 65.9 66.1 66.7 68 68.2 68.8 69.5 69.8 70.5 70.8 71.3 72.1 72.4 72.5 73.6 74 75.4 75.8 77.1 77.5 77.6 78.5 79 80 80.1 82.4 82.5 83.4 84.5 85.3 86 86.1 88.2 88.3 89.3 89.8 90.8 92.6 93 93.6 93.8 93.9 95.1 96.2 97.1 97.4 101 101.8 102 102.3 102.7 103 103.3 103.5 103.7 104.2 108.7 109.1 109.7 110 110.1 110.3 111 112 113.6 114 115.3 115.4 116.3 118.8 119 119.7 122.4 123 123.8 124 124.1 125 128.5 129 129.3 130 132.8 132.9 134 134.4 136 136.4 137.7 138 139.5 140.8 141 144.9 145 145.4 145.6 145.7 147.1 148 150.1 150.8 151.2 152.2 154.3 155 156.8 157 161 163 164.8 165.3 167 169.7 170 171.2 172 172.2 172.91 176.2 176.5 181 181.2 182.1 185.9 186 186.05 190.1 192.3 193 194.3 194.8 198 202.8 203.7 204 204.9 205 205.6 206.54 207.4 208.3 212 215.5 216 216.1 216.3 220.6 225.14 225.3 226 229.5 232.6 233 239 239.1 246.9 247.93 250 251.3 252.0 252 252.5 253 253.8 258.2 263.2 264.32 267.9 269.1 270 270.5 275 275.2 276.1 277.5 280.4 281.4 284 284.5 285.04 288.5 291.3 294 294.1 294.2 297.8 307 308.48 309.9 317.9 324.7 325 326.1 328.2 330.4 331.7 332 338.03 343.2 347 347.2 356.3 363 367 367.6 367.7 370.37 371 385.6 387.6 388 395.3 407 410.96 411 416.7 417 422.5 434.78 440.2 446.4 446.5 448 461.54 463 485.4 485.5 488.7 512.8 513.7 515.4 543.5 544 554.3 576.9 600 603 614.8 Filter Reset	Ir@25°C(μA) All 0.05 0.5 1 2 2.5 5 10 15 20 25 30 35 50 80 100 150 200 250 300 400 500 800 1000 1500 2000 5000 Filter Reset	Package All 175 AK DO-15 DO-201 DO-214AA(SMB) DO-218AB DO-218AB 车用 DO-41 R6 R6 车用 R6车用 SMA SMB SMC SOD-123FL Filter Reset
15KP120A 15KP120CA	15000	120	122	192.3	78.5	2	R6
15KP130A 15KP130CA	15000	130	133	208.3	72.5	2	R6
15KP150A 15KP150CA	15000	150	144	241.9	62.4	2	R6
15KP160A 15KP160CA	15000	160	167	258.6	58.4	2	R6
15KP170A 15KP170CA	15000	170	178	272.7	55.4	2	R6
15KP180A 15KP180CA	15000	180	189	288.5	52.3	2	R6
15KP200A 15KP200CA	15000	200	224	319.1	47.3	2	R6
15KP220A 15KP220CA	15000	220	246	352.5	42.8	2	R6
15KP240A 15KP240CA	15000	240	268	384.6	39.3	2	R6
15KP260A 15KP260CA	15000	260	289	416.7	36.2	2	R6
15KP280A 15KP280CA	15000	280	311	454.5	33.2	2	R6
P4KE6.8A P4KE6.8CA	400	5.8	6.45	10.5	39	1000	DO-41
P4KE7.5A P4KE7.5CA	400	6.4	7.13	11.3	36.3	500	DO-41
P4KE8.2A P4KE8.2CA	400	7.02	7.79	12.1	33.9	200	DO-41
P4KE9.1A P4KE9.1CA	400	7.8	8.65	13.4	30.6	50	DO-41
P4KE10A P4KE10CA	400	8.6	9.5	14.5	28.3	10	DO-41
P4KE11A P4KE11CA	400	9.4	10.5	15.6	26.3	1	DO-41
P4KE12A P4KE12CA	400	10.2	11.4	16.7	24.6	1	DO-41
P4KE13A P4KE13CA	400	11.1	12.4	18.2	22.5	1	DO-41
P4KE15A P4KE15CA	400	12.8	14.3	21.2	19.3	1	DO-41
P4KE16A P4KE16CA	400	13.6	15.2	22.5	18.2	1	DO-41
P4KE18A P4KE18CA	400	15.3	17.1	25.5	16.1	1	DO-41
P4KE20A P4KE20CA	400	17.1	19	27.7	14.8	1	DO-41
P4KE22A P4KE22CA	400	18.8	20.9	30.6	13.4	1	DO-41
P4KE24A P4KE24CA	400	20.5	22.8	33.2	12.3	1	DO-41
P4KE27A P4KE27CA	400	23.1	25.7	37.5	10.9	1	DO-41
P4KE30A P4KE30CA	400	25.6	28.5	41.4	9.7	1	DO-41
P4KE33A P4KE33CA	400	28.2	31.4	45.7	9	1	DO-41
P4KE36A P4KE36CA	400	30.8	34.2	49.9	8.2	1	DO-41
P4KE39A P4KE39CA	400	33.3	37.1	53.9	7.6	1	DO-41
