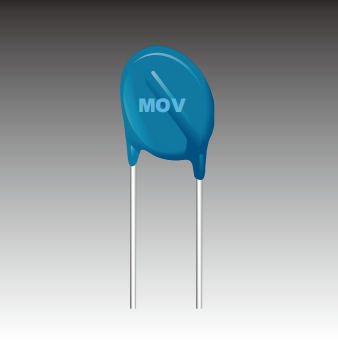

MOV-Spannungsimpedanz

Eine Einführung in MOV

Der Spannungsimpedanz (MOV), abgekürzt als Aufkleber und Plug-In, wird in der Regel für den elektrostatischen Schutz verwendet und ist in der Regel am nächstgelegenen Anschluss an der Platine ausgelegt. Dies gilt insbesondere für den Haupteingang oder das Transportende. Der Schwerpunkt liegt auf der Fähigkeit, die Energie zu stabilisieren, wenn sie anfänglich in das Netz gelangt ist. MOV dient zur Vermeidung von Spannungseinbrüchen, die durch Blitzeinschläge verursacht werden, die dem Produkt folgen und zu Schäden am Produkt führen. Vermeidung von kurzzeitigen Spannungsschwankungen an der Netzseite, gefolgt von einem Schalter zum Produkt, wodurch die Funktion des Produkts beeinträchtigt wird; Verhindern des elektrostatischen Zugriffs auf das Produkt, um es zu beschädigen.

Zweitens Optionale Fähigkeiten für MOV

1. bestätigt die maximal zulässige Spannung: (Betriebsspannung/ Netzspannung des Produkts), Stromversorgung: AC oder DC;

2. Achten Sie auf die Stabilität der Versorgungsspannung: 10%, 30% oder +20%.

3. Maximale Stoßspannungen (zulässige vorübergehende Überspannung der Anlage);

4. Joule-Wert Energy=K*Vc(V)*lpp(A)*Time(S)

5. V1mA=1.5Vp=2.2Vac, wobei Vp der höchste Spannungswert (1. 414* VAC) der Schaltkreisgrenzwert ist, der für den effektiven Wert des Vdr-Spannungsimpedanzs für die NennNetzspannung gewählt wird, der sich auf Schutzwirkung und Gebrauchsdauer bezieht.

Part Number	Vrwm（AC） All 1.4 2.4 4 7.0 7 11 14 17 20 24 25 28 30 35 40 50 60 75 95 115 130 140 150 175 190 210 230 250 275 300 320 350 385 420 460 485 510 550 575 625 680 681 750 880 1000 Filter Reset	Vrwm（DC） All 2 3.3 5.5 9.0 9 14 18 22 26 30 31 36 38 45 56 65 85 100 125 150 170 180 200 225 250 275 300 320 330 350 385 415 460 505 560 615 640 670 745 765 825 895 990 1140 1280 1465 Filter Reset	Vbr@1mA(Typ) All 10.2-13.8 108～132 12 100 10～14 135～165 15.3-21.7 15.5～21 18 120 150 180 1000 1100 1200 1400 1600 162～198 1800 184～226 185-225 198～242 2.4～3.6 21.6-26.4 216～264 22 22-26 22-27 24.3-29.7 243～297 24～30 27 29～36 30～36 324～396 33 35.1-42.9 351～429 35～42 35～43 387～473 39 390～473 4.0～6.0 41～52 42.3-51.7 423～517 42～52 47 56 68 82 200 220 240 270 300 330 360 390 430 470 50.4-61.6 50～62 510 560 6.9-9.2 60～75 61～75 620 680 7.0～10.5 7.0～9.0 73～91 74～90 74～91 750 780 820 9.7-36.3 90～110 910 950 Filter Reset	Vc@1A All 2.5 9 12 14 18 23 24 30 36 38 40 42 43 44 53 54 65 66 77 90 93 100 110 123 135 145 150 165 177 200 210 250 260 300 320 330 340 355 356 360 380 395 415 450 455 475 500 520 550 570 595 620 647 650 675 705 710 745 775 810 845 920 925 1025 1120 1240 1290 1335 1355 1500 1570 1650 1815 1980 2310 2640 2970 Filter Reset	Ipp @8/20 All - 1 2.5 5 10 20 25 30 60 80 93 100 120 150 200 250 300 400 500 800 1000 1200 Filter Reset	I(A)Standard All - 100 250 400 500 1000 1200 2000 2500 4500 6500 15000 20000 40000 70000 Filter Reset	I(A)High Surge All - 250 500 800 1000 1750 2000 3000 3500 6000 10000 Filter Reset	(J)Standard All - 0.4 0.9 1.1 1.3 1.4 1.6 1.7 2.1 2.5 3 3.1 3.6 4 4.1 4.9 5 5.5 6 6.5 7.5 7.8 8 8.5 8.6 9 9.5 9.7 10 11 11.7 12 13 14 15 16 18 20 21 22 22.4 23 25 26 27 28 30 32 33 35 38 40 41 43 45 46 47 50 55 57 60 63 65 67.2 70 77 80 85 93 95 100 102 108 115 120 125 127 130 133 136 143 148 150 157 160 163 175 180 190 200 213 220 230 250 255 265 270 275 282 290 300 310 330 342 360 370 380 383 390 400 408 420 430 440 450 460 470 500 510 530 540 550 570 590 600 620 625 650 660 685 700 720 730 750 765 770 780 810 825 850 860 885 900 910 930 940 960 970 980 990 1020 1050 1080 1120 1150 1200 1250 1260 1300 1350 1380 1400 1450 1500 1550 1600 1700 1800 1890 2050 2300 2500 Filter Reset	(J)High Surge All - 0.6 1.8 2 2.2 2.4 3 3.5 4 4.1 4.9 5 6 6.5 7 7.5 8 8.5 9 10 10.5 11 12 13 16 17 18 19 20 21 22.5 24 25 26 27 28 29 30 32 33 34 35 39 40 41 42 45 49 53 54 55 56 58 60 65 70 78 80 84 85 90 92 95 98 99 100 105 106 108 110 115 130 140 155 168 175 180 185 190 200 210 220 228 235 250 255 275 280 305 310 335 350 360 380 390 400 420 440 460 510 565 620 660 Filter Reset	Rated power(W) All - 0.01 0.02 0.05 0.1 0.2 0.25 0.4 0.6 1 Filter Reset	C@1KHz(pf) All - 30 35 40 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 140 150 160 165 180 185 200 210 220 230 240 250 260 270 280 290 300 320 330 360 370 390 400 420 430 440 450 460 500 510 530 550 560 600 610 650 670 700 710 740 780 800 830 850 900 920 930 950 1000 1050 1100 1150 1200 1250 1300 1400 1500 1520 1600 1650 1700 1750 1800 1900 2000 2100 2150 2200 2300 2400 2500 2550 2650 2700 2800 2850 2900 3000 3100 3200 3300 3500 3600 3700 3800 3900 4000 4100 4200 4300 4500 4550 4600 4800 4900 5000 5100 5150 5200 5500 5600 5800 6000 6100 6200 6300 6400 6500 6700 7000 7200 7300 7400 7500 7600 7700 7800 8000 8200 8400 8500 9000 9050 9100 10000 10500 11000 11100 11500 12500 13000 13500 13750 15000 18000 18500 26500 28500 29000 45000 Filter Reset
05D101K 05D101KJ	60	85	100	177	5	400	800	3	4.1	0.1	250
05D121K 05D121KJ	75	100	120	210	5	400	800	4	4.9	0.1	210
05D151K 05D151KJ	95	125	150	260	5	400	800	4.1	6.5	0.1	165
05D181K 05D181KJ	115	150	180	320	5	400	800	4.9	7.5	0.1	140
05D201K 05D201KJ	130	170	200	355	5	400	800	6.5	8.5	0.1	125
05D221K 05D221KJ	140	180	220	380	5	400	800	7.5	9	0.1	110
05D241K 05D241KJ	150	200	240	415	5	400	800	8	10.5	0.1	100
05D271K 05D271KJ	175	225	270	475	5	400	800	8.5	11	0.1	95
05D301K 05D301KJ	190	250	300	520	5	400	800	9	12	0.1	85
05D331K 05D331KJ	210	275	330	570	5	400	800	9.5	13	0.1	75
05D361K 05D361KJ	230	300	360	620	5	400	800	10	16	0.1	70
05D391K 05D391KJ	250	320	390	675	5	400	800	12	17	0.1	65
05D431K 05D431KJ	275	350	430	745	5	400	800	13	20	0.1	60
05D471K 05D471KJ	300	385	470	810	5	400	800	15	21	0.1	55
05D511K 05D511KJ	320	415	510	845	5	400	800	16	22.5	0.1	50
05D561K 05D561KJ	350	460	560	920	5	400	800	16	24	0.1	50
05D621K 05D621KJ	385	505	620	1025	5	400	800	21	25	0.1	40
05D681K 05D681KJ	420	560	680	1120	5	400	800	21	29	0.1	35
05D751K 05D751KJ	460	615	750	1240	5	400	800	22.4	32	0.1	30
07D220K 07D220KJ	14	18	22	43	2.5	250	500	1.1	2.4	0.02	2300
07D270K 07D270KJ	17	22	27	53	2.5	250	500	1.4	3	0.02	1800
07D330K 07D330KJ	20	26	33	65	2.5	250	500	1.7	3.5	0.02	1500
07D390K 07D390KJ	25	31	39	77	2.5	250	500	2.1	4	0.02	1300
07D470K 07D470KJ	30	38	47	2.5	93	250	500	2.5	5	0.02	1100
07D560K 07D560KJ	35	45	56	110	2.5	250	500	3.1	6	0.02	900
07D680K 07D680KJ	40	56	68	135	2.5	250	500	3.6	7	0.02	740
07D820K 07D820KJ	50	65	82	135	10	1200	1750	5.5	10	0.25	600
07D101K 07D101KJ	60	85	100	165	10	1200	1750	6.5	12	0.25	500
07D121K 07D121KJ	75	100	120	200	10	1200	1750	7.8	13	0.25	420
07D151K 07D151KJ	95	125	150	250	10	1200	1750	9.7	13	0.25	330
