Signalschutz

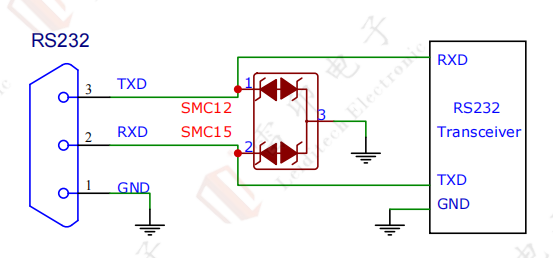

20.1 RS232 Schnittstelle integrierte elektrostatische Schutzlösung

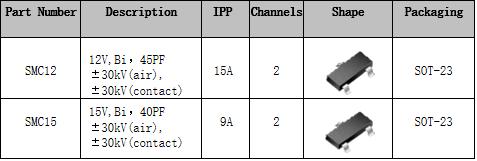

Die RS-232-Standardschnittstelle, auch als EIA RS-232 bekannt, ist ein allgemein verwendeter serieller Kommunikationsschnittstellenstandard, der typischerweise für die Punkt-zu-Punkt-Kommunikation über kürzere Entfernungen angewendet wird. Diese Schnittstelle wird häufig als Testschnittstelle auf Kommunikationsgeräten und als Kommunikationsschnittstelle zwischen Boards und Überwachungssignalschnittstellen mit einer maximalen Baudrate von 115.200 bps verwendet. Lösungsvorteile: Diese Lösung verwendet integrierte Komponenten zum Schutz, die die Signalintegrität gewährleisten, während sie elektrostatische Entladungstests (ESD) bestanden haben. Es entspricht den Normen IEC61000-4-2, ISO10605-2, Level 4 und unterstützt eine Kontaktentladung von 30kV und eine Luftentladung von 30kV.
