Signalschutz

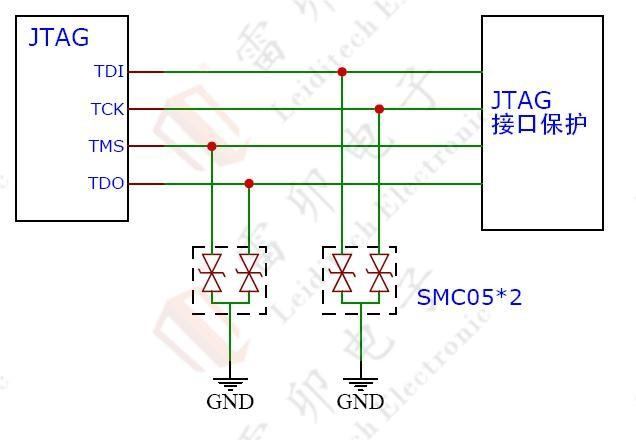

26.1 Statisches Schutzschema für JTAG Schnittstelle 5V
Im Allgemeinen ist die von FPGA/ARM angenommene Programmdownloadschnittstelle JTAG-Schnittstelle. Die JTAG Schnittstelle ist eine Art von Download häufig verwendet
Die Schnittstelle des Programms ist auch eine Art Schnittstelle, die oft mit Strom eingesteckt wird, was unweigerlich einige
Statische Elektrizität oder Überspannungsstrom, wenn also einige Schutzmaßnahmen nicht ergriffen werden, ist es sehr einfach, JTAG aufgrund der statischen ESD-Emission zu unterbrechen
Relevante Pins beschädigen sogar die interne Kernschaltung der CPU und verursachen so dauerhafte Schäden an der internen Schaltung.

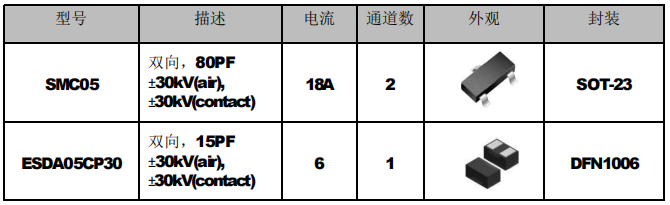

Vorteile des Schemas: Der integrierte Geräteschutz kann die Signalintegrität sicherstellen und gleichzeitig den elektrostatischen Test bestehen. voll
Fuß: IEC61000-4-2, Kontaktentladung 30kV, Luftentladung 30kV.
