Signalschutz

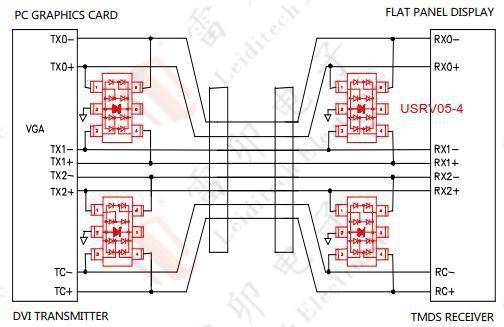

7.1 Lösung zum elektrostatischen Schutz der DVI-Schnittstelle
Vorteile des Schemas: Der integrierte Geräteschutz wird angenommen, und die Kapazität ist weniger als 2PF, was die Signalintegrität sicherstellen und gleichzeitig den elektrostatischen Test bestehen kann.
Treffen: IEC61000-4-2, Klasse 4, Kontaktentladung 8kV, Luftentladung 15kV.

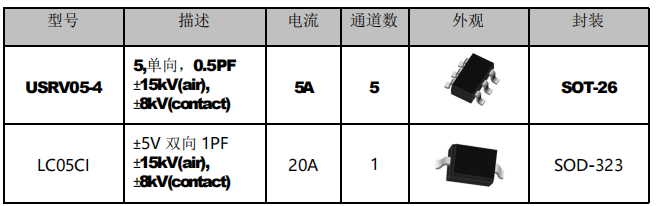

Auch diskrete LC05CI Geräte erfüllen die Anforderungen.
