Signalschutz

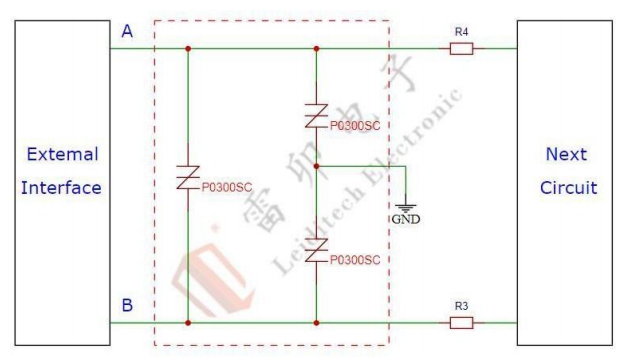

16.4 Statisches Überspannungsschutzschema für CAN-Schnittstelle

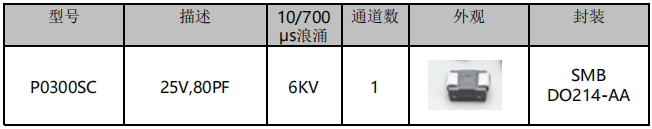

Vorteile des Schemas: Für den Überspannungsschutz der CAN-Schnittstelle wird TSS mit niedriger Restspannung verwendet, um die Schnittstelle effektiv zu schützen.
Es ist ns-Niveau, das Überspannung und statische Elektrizität verhindern und Signalintegrität gewährleisten kann
Treffen Sie IEC61000-4-2, elektrostatische Klasse 4, Kontaktentladung 15kV, Luftentladung 8kV; IEC61000-4-5 Welle
Überspannung 10/700 μ s,6KV.
