Leiditech empfiehlt Schutzkonzepte und Komponenten für die Motorsteuerplatinenschaltung

1、Zusammensetzung der Schaltung der Motorsteuerplatine

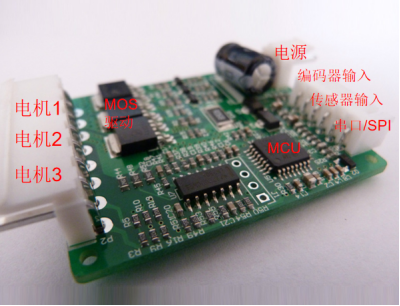

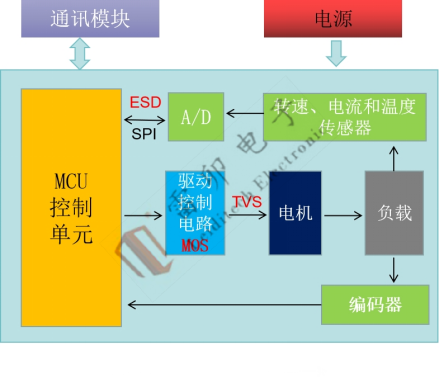

Die Motorsteuerplatine besteht normalerweise aus Hauptkomponenten wie Stromversorgung, Mikrocontroller, Treiber, Sensor, Kommunikationsschnittstelle, Schutzschaltung usw.

1. Leistungsmodul: verwendet, um die Leistungsspannung und den Strom bereitzustellen, die für den Motorsteuerkreis erforderlich sind. Normalerweise umfasst es Gleichrichterkreise, Filterkreise und Spannungsstabilisierungskreise, um eine stabile Stromversorgung für den Motorsteuerkreis sicherzustellen.

2. Mikrocontroller (MCU): verantwortlich für die Ausführung von Motorsteuerungsalgorithmen, das Auslesen von Sensordaten und die Erzeugung geeigneter Steuersignale. MCU ist das Gehirn der Motorsteuerplatine, die einen Prozessor, Speicher und verschiedene Schnittstellen enthält.

3. Treibermodul: verwendet, um den Motor zu treiben. Abhängig vom spezifischen Motortyp (wie Gleichstrommotor, Schrittmotor oder Wechselstrommotor) kann das Treibermodul verschiedene Antriebstechnologien und Schaltungsdesigns annehmen. Zu den gängigen Treibermodulen gehören Motortreiber-Chips, Leistungsverstärker, MOSFET-Treiber usw.

4. Sensor-Schnittstellenmodul: verwendet, um verschiedene Sensoren wie Positionssensoren, Geschwindigkeitssensoren, Temperatursensoren usw. anzuschließen, um Echtzeit-Rückmeldungsinformationen im Zusammenhang mit dem Motorbetrieb zu erhalten.

5. Kommunikationsschnittstellenmodul: verwendet für die Kommunikation mit externen Systemen, wie serielle Kommunikationsschnittstellen (wie UART, SPI, I2C), Ethernet-Schnittstellen oder drahtlose Kommunikationsschnittstellen (wie Wi-Fi, Bluetooth). Über diese Schnittstellen können externe Befehle empfangen oder Statusinformationen und Diagnosedaten gesendet werden.

6. Schutzschaltung: einschließlich Überlastschutz, Kurzschlussschutz, Überspannungsschutz usw., verwendet, um den Motor und die Steuerplatine vor versehentlichen Fehlern oder anormalen Situationen zu schützen.

Das spezifische Design der Motorsteuerplatine kann je nach Anwendungsszenario, Motortyp und funktionalen Anforderungen variieren. Bei der Entwicklung der Motorsteuerplatine ist es notwendig, geeignete Komponenten und Schaltungsdesigns basierend auf spezifischen Anforderungen auszuwählen, um sicherzustellen, dass der Motor sicher und stabil arbeiten kann und die erforderliche Steuerleistung erfüllt.

2,Welcher Schutz wird für die Motorsteuerplatinenschaltung benötigt

Zu den häufig verwendeten Schutzkomponenten in Motorsteuerungen gehören:

1. Sicherung: Verwendet für Überlastschutz. Eine Sicherung ist eine Stromschutzvorrichtung, die den Stromkreis öffnet, wenn der Strom im Stromkreis den Nennwert überschreitet und Geräteschäden oder Brandgefahren durch übermäßigen Strom verhindert.

2. Stromsensor: Verwendet, um Motorstrom zu überwachen. Durch die Installation eines Stromsensors kann der Arbeitsstrom des Motors in Echtzeit erkannt und mit der eingestellten Schwelle verglichen werden, um festzustellen, ob anormale Situationen wie Überlast oder Kurzschluss vorliegen und Schutzmaßnahmen auszulösen.

3. Temperatursensor: Verwendet, um die Temperatur des Motors oder des Motorsteuerers zu überwachen. Hohe Temperaturen können dazu führen, dass der Motor überhitzt, beschädigt oder sogar Feuer fängt. Der Temperatursensor kann Temperaturänderungen überwachen und Alarm auslösen oder einen Schutzmechanismus auslösen, wenn die eingestellte Temperaturschwelle überschritten wird.

4. Überspannungsschutz: Wird verwendet, um zu verhindern, dass die Stromüberspannung den Motorsteuerkreis beschädigt. Wenn die Stromversorgung die eingestellte obere Grenze überschreitet, trennt der Überspannungsschutz schnell den Stromkreis ab, um den Motor und die zugehörige Ausrüstung zu schützen.

5. Transient Voltage Suppressor (TVS): Wird verwendet, um plötzlichen Spannungsspitzen zu widerstehen. Beim Starten, Stoppen oder durch induktive Kopplung des Motors kann die transiente Spannung zu hoch sein. TVS kann einen steuerbaren Pfad mit niedriger Impedanz bereitstellen, um die übermäßige transiente Spannung auf Masse zu lenken und den Stromkreis zu schützen.

6. Verschiedene Schnittstellen elektrostatischer Überspannungsschutz ESD/TVS

In praktischen Anwendungen verfügt die Steuerplatine über verschiedene Schnittstellen zur Verbindung nach außen, wie Motorschnittstelle, Encoder-Feedback-Schnittstelle, Sensor-Feedback-Schnittstelle, serielle Kommunikation oder drahtlose Modulkommunikation. Diese Schnittstellen werden beim Ein- und Ausstecken leicht durch Überspannungen beschädigt, so dass antistatischer Überspannungsschutz erforderlich ist.

Die oben genannten sind übliche Schutzvorrichtungen, die in Motorsteuerungssystemen verwendet werden. Je nach spezifischen Anwendungsanforderungen und Schaltungsdesign können auch andere Arten von Schutzkomponenten verwendet werden, um den sicheren und zuverlässigen Betrieb des Motors und der Steuerung zu gewährleisten. Bei der Auslegung von Motorsteuerungssystemen ist es notwendig, diese Schutzkomponenten vernünftig auszuwählen und zu konfigurieren und sicherzustellen, dass sie sich an spezifische Arbeitsumgebungen und Schaltungsanforderungen anpassen können.

3、Anwendungsszenario:

Motorsteuerplatinen sind im täglichen Leben weit verbreitet. Hier sind einige gemeinsame Bereiche:

1. Haushaltsgeräte: Motorsteuertafeln sind in Haushaltsgeräten, wie Waschmaschinen, Klimaanlagen, Kühlschränken, Fernsehern usw. weit verbreitet. Sie werden verwendet, um den Startstopp, die Drehzahleinstellung und verschiedene Funktionsvorgänge des Motors zu steuern.

2. Automobilindustrie: Motorsteuerplatinen spielen eine wichtige Rolle in der Automobilindustrie. Sie werden verwendet, um mehrere elektrische Komponenten im Fahrzeug zu steuern, einschließlich Motorsteuerungsmodule, elektrische Fenster, Sitzverstellungen, Ventilatoren und Klimaanlagen.

3. Industrielle Automatisierung: Im Bereich der industriellen Produktion und Automatisierungssteuerung sind Motorsteuerplatinen weit verbreitet. Sie werden verwendet, um verschiedene mechanische Geräte wie Werkzeugmaschinen, Förderbänder, Roboterarme und automatisierte Produktionslinien zu steuern.

4. Elektrowerkzeuge: Elektrowerkzeuge wie Bohrer, Schleifmaschinen, Rasenmäher usw. verwenden Motorsteuerplatinen, um die Geschwindigkeit und den Betriebsmodus des Motors zu steuern und höhere Effizienz und Bequemlichkeit bereitzustellen.

5. Medizinische Ausrüstung: Motorsteuerplatinen sind auch in medizinischen Geräten weit verbreitet. Zum Beispiel benötigen medizinische Spritzen, Blutanalysatoren, chirurgische Instrumente usw. alle Motorsteuerplatinen, um eine präzise Steuerung und Operation zu erreichen.

Zusätzlich zu den oben genannten Bereichen spielen Motorsteuerungen auch eine Rolle in mehreren Bereichen wie Luft- und Raumfahrt, Robotertechnik und Energiemanagement. Sie bieten eine effiziente, präzise und zuverlässige Motorsteuerung und machen unser Leben bequemer und komfortabler.

4,Das Schutzschema, das von Shanghai Leiditech Electronics für die Motorsteuerung zur Verfügung gestellt wird

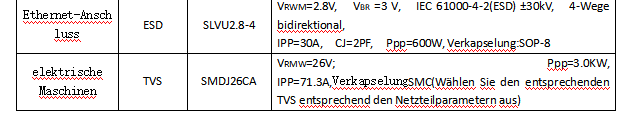

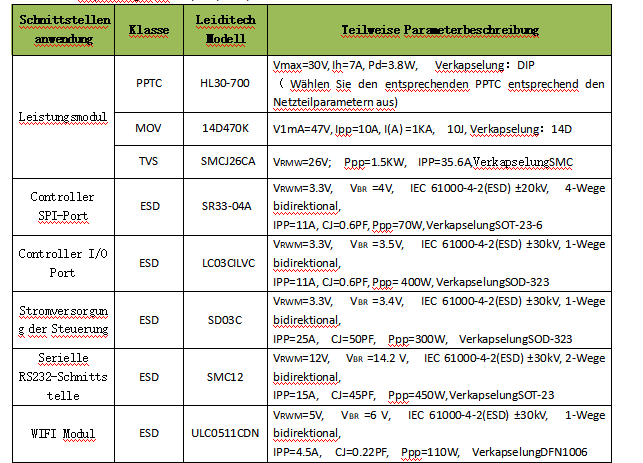

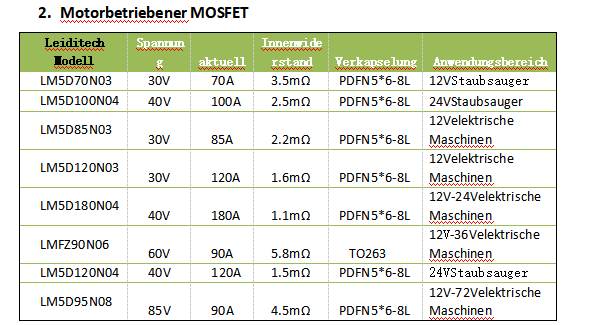

1. Empfehlungen für TVS/ESD/PPTC/MOV
