Leiditech Siliziumkarbid SIC für neues Energiefahrzeug Ladestation-Schema
Leiditech Siliziumkarbid SIC für neues Energiefahrzeug Ladestation-Schema

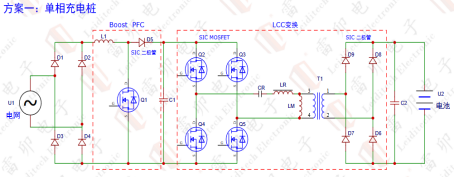

Einphasige Ladestation

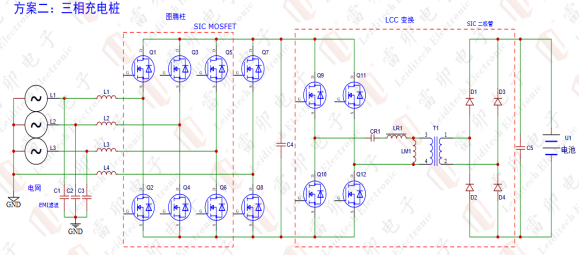

Dreiphasige Ladestation

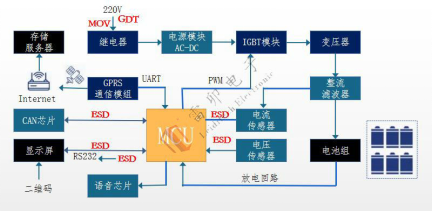

Die Ladestation besteht im Allgemeinen aus einem Batteriesatz, einem Netzteilteil, einem MCU-Teil, einem Kommunikationsteil und einem Speicheranzeigeteil.
Menschen können entsprechende Lademethoden, Ladezeiten und andere Operationen durchführen, indem sie den QR-Code scannen. Das GPRS-Kommunikationsmodul kommuniziert mit der MCU über UART, um den Datenupload zu erreichen. Der Anzeigebildschirm kann Daten wie Lademenge, Kosten und Ladezeit anzeigen. Das Sprachmodul kann den Benutzer über die Ladesituation informieren.
Das Laden von Elektrofahrzeugen erfordert hohe Leistung, hohen Gleichstrom, große Kapazität, schnelles Laden von Hochspannungsbatterien, hohe Zuverlässigkeit, hohe Effizienz und minimale Wärmeerzeugung, so dass ein Low-Power-, Schnell- und High-Power-Gerät erforderlich ist. Leiditech Siliziumkarbid SIC Diode und SIC MOSFET können in wichtigen Schaltungen wie PFC und Full Bridge LLC von Ladestationen angewendet werden, wodurch Leistungsfaktor, Systemeffizienz und Zuverlässigkeit verbessert werden.
Leiditech SIC Diode hat eine schnelle Rückwärtswiederherstellungszeit, einen hohen Spannungswiderstand und einen extrem niedrigen Schaltverlust. Der Leiditech SIC MOSFET-Schalter hat eine schnelle Schaltgeschwindigkeit, kann hohe Spannung und hohen Strom, hohe Effizienz, hohe Leistungsdichte, kleine und leichte Modulgröße und niedrigere Kosten erreichen.
Leiditech empfiehlt Siliziumkarbid SIC sowie Blitz- und Antistatikkomponenten, die für neue Energiefahrzeug-Ladestationen verwendet werden können:
|
Klassifizierung |
Marke |
Produktbeschreibung |
|
ESD-Diode |
Leiditech |
Für CAN-Chips：SMC24 VerkapselungSOT-23Gegenarbeitsspitzenspannung24V，Leckstrom0.5ua |
|
ESD-Diode |
Leiditech |
Für RS232：SMC15 Verkapselung SOT-23 Gegenarbeitsspitzenspannung15V，Leckstrom0.5ua |
|
ESD-Diode |
Leiditech |
Sensor：LC24CI VerkapselungSOD-323 Gegenarbeitsspitzenspannung24V，Leckstrom1ua
|
|
ESD-Diode |
Leiditech |
SIM-Karte antistatisch：SRV05-4VerkapselungSOT-26 Gegenarbeitsspitzenspannung，Leckstrom1ua
|
|
ESD-Diode |
Leiditech |
Für den antistatischen Einsatz am Netzwerkport： LC3311CCW VerkapselungSOD-323 Gegenarbeitsspitzenspannung3.3V，Leckstrom0.5ua SLVU2.8-4封装SOP-08 Gegenarbeitsspitzenspannung2.8V，Leckstrom1ua |
|
ESD-Diode |
Leiditech |
Verwendet für antistatische Anzeige Bildschirm：ULC0524PVerkapselungDFN2510P10 Gegenarbeitsspitzenspannung5V，Leckstrom0.5ua |
|
GDT/MOV |
Leiditech |
220V Netzteil Blitzschutz: 2R600-8L DC-Sprungspannung600VMaximale Überspannung10KA 20D561KJ Spannungsempfindlich 504-616V Leckstrom≤20ua
|
|
SBD |
Leiditech |
LMSC10065H:TO-220-2L SIC SBD 650V/10A |
|
SBD |
Leiditech |
LMSC20065H:TO-220-2L SIC SBD 650V/20A |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/40mΩ |
|
MOS |
Leiditech |
LMSC20065H:TO-247-3L SIC MOS 1200V/25mΩ |
Leiditech kann verschiedene elektrostatische Blitzschutzlösungen anbieten, um elektromagnetische Kompatibilitätsprobleme für Kunden zu lösen. Weitere Schutzlösungen finden Sie im Miniprogramm "EMC Elektromagnetische Kompatibilitätsgemeinschaft" auf WeChat. Willkommen bei Hu Gong 18016225001
