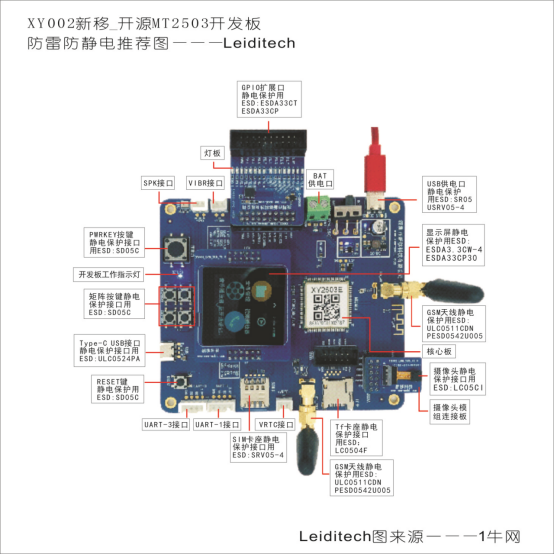

1

SPKSchnittstelle

Schließen Sie die Basisschnittstelle des Lautsprechers an

2

VIBRSchnittstelle

Anschluss der Basisschnittstelle des Motors

3

Lampenplatte

Development Board Expansion Light Board，Achten Sie bei der Installation auf die Richtung

4

GPIOExpansionsport

Vorbereitung auf die Erweiterung neuer FeaturesGPIOMund

5

BATNetzanschluss

Kann verwendet werden3.5V-4.35VEinschalten，Achten Sie beim Einschalten auf die positiven und negativen Pole

7

USBNetzanschluss

geltenType-CDatenkabel，Zugang 5VEinschalten nach Einschalten

8

Bildschirm anzeigen

Standardkonfiguration der Entwicklungsplatine 1.54 Zoll（240*240）Bildschirm anzeigen

9

GSMAntenne

Ellbogen innere Schraube innere Nadel kleine Chili Antenne

10

Kernplatine

XY2503VAEKernplatine

11

Kamera

GC0310Serie 30WcameraModul

12

Anschlussplatine für Kameramodule

Erweiterungsplatte，Kameras können oben installiert werden

13

TFKassette

Unterstützt eine maximale Kapazität von32G

14

GSMAntenne

Ellbogen innere Schraube innere Nadel kleine Chili Antenne

15

VRTCSchnittstelle

Backup-Batterieschnittstelle

16

SIMKassette

Mirco SIMKassette，Unterstützt nur Mobile Unicom

17

UART-1 Schnittstelle

Kann für Debugging und periphere Kommunikation verwendet werden

18

UART-3 Schnittstellen

Kann für Debugging und periphere Kommunikation verwendet werden

19

RESET Schlüssel

Drücken Sie diese Taste，Das System wird zurückgesetzt

20

Type-C USBSchnittstelle

Type-C USBMund,traceDebugging und Dateispeicherung

21～24

Matrixtaste

Verbunden mitCPUMatrix-Taste eingeschaltet，Individuelle Funktionen durch Software

25

Kontrollleuchte für die Arbeit des Entwicklungsausschusses

Wenn das Development Board arbeitet，Dieses Licht wird leuchten

26

PWRKEYSchlüssel

Nach dem Einschalten können Sie diese Taste zum Ein- und Ausschalten drücken und halten
