MTK6737 undMTK6739 LTEEntwicklungskit für Kommunikationsmodule
MTK6737 undMTK6739 LTEEntwicklungskit für Kommunikationsmodule
KernplatineProdukteinführung：
MT6737Die Kernplatte ist ein Produkt basierend aufGemeinsame EntwicklungsabteilungMT6737TPlattform High Performance、BedienbarAndroidBetriebssystem 4GIntelligentes Modul，UnterstützungLTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSMVerschiedene Formate；UnterstützungWiFi 802.11a/b/g/n，BT4.0LENahbereichdrahtlose Kommunikation，UnterstützungGPS/GLONASS/BeidouMehrere Satellitenortungssysteme；Unterstützt mehrere Sprach- und Audiocodecs，Interne Integration Mali-T720 MP2 High Performance Grafik Engine，Kann flüssig 1080 abspielenPVideo；Mehrfach Audio、Video Ein- und Ausgabeschnittstellen und reichGPIOSchnittstelle。
Anwendungsbereich：Roboter，Sicherheitsüberwachung，Handheld-Terminal，Smart Home，Bordausrüstung，Internet der Dinge。
Hauptleistungsparameter：
|
Leistung |
erklären |
|
Anwendungsprozessor |
4-Kerne ARM Cortex-A53 Prozessor Hauptfrequenz bis 1.5GHz 512kB Cache zweiter Ebene |
|
Modulations- und Demodulationsprozessor |
ARM@Cortex-R4 + DSP ARMMaximale Frequenz 600MHz，DSPHäufigkeit von 250MHz 512KB L2 |
|
Stromversorgung |
VBATVersorgungsspannungsbereich：3.5V~4.3V Typische Versorgungsspannung：4V |
|
SMS (SMS) |
TextUndPDUModus Punkt zu PunktMOundMT SMSAusstrahlung SMSLagerung：StandardSIM |
|
LCMSchnittstelle |
4 GruppenMIPI_DSI，Bis zu 1 Unterstützung pro Gruppe.0GbpsRate； Maximale Unterstützung1920*1080 60fps（4 GruppenMIPI_DSI）； 24bitFarbtiefe |
|
Kameraschnittstelle |
4 GruppenMIPI_CSI，Bis zu 1 Unterstützung pro Gruppe.5GbpsRate，Unterstützt zwei Kameras； Verwendung der Rückfahrkamera4 GruppenMIPI_CSI，Bis zu 13-UnterstützungMPPixel Verwendung der Frontkamera4 GruppenMIPI_CSI，Bis zu 13-UnterstützungMPPixel Vordere und hintere Kameras können doppelte Aufnahme unterstützen，Bild in Bild Funktion |
|
Audioschnittstelle |
Audioeingang： 3-Sätze analoger Mikrofoneingänge 1 Kanal als KopfhörerMICEingabe，Die anderen beiden Kanäle sind normale GeräuschreduzierungMIC Audioausgabe： ABStereo-Kopfhörerausgang ABKlassendifferenzieller Kopfhörerausgang AB/DKlasse DifferenzlautsprecherLeistungsverstärkerAusgabe 0.8W |
|
USBSchnittstelle |
UnterstützungUSB2.0 Hochgeschwindigkeitsmodus，Maximale Datenübertragungsrate von 480Mbps Verwendet für Software-Debugging und Software-Upgrades, etc UnterstützungUSB OTG(Zusätzliche Anforderungen 5VStromversorgungChip) |
|
USIMKartenschnittstelle |
2 GruppenUSIMKartenschnittstelle UnterstützungUSIM/SIMKarte：1.8VUnd 3V Unterstützungmit DoppelkassetteDoppeltes Warten |
|
SDIOSchnittstelle |
UnterstützungSD2.0；4bit SDIO；SD/MMCKarte UnterstützungHot Swapping |
|
I2CSchnittstelle |
4 GruppenI2C，Höchstgeschwindigkeit bis 400K，Bei VerwendungI2CvonDMADie maximale Geschwindigkeit kann 3 erreichen.4Mbps，FürTP、Camera、SensorSonstige Peripheriegeräte |
|
ADCSchnittstelle |
1-Kanal，Zur allgemeinen VerwendungADC |
|
AntenneSchnittstelle |
MAINAntenne、DRXAntenne、GNSSAntenne、WIFI/BTAntennenschnittstelle |
|
Physikalische Eigenschaften |
Größe：40×50×2.8mm Schnittstelle：LCC Warpage Grad：<0.3mm Gewicht：10.9g |
|
Temperaturbereich |
Normale Betriebstemperatur：-20°C ~ +70°C Extreme Betriebstemperatur：-25°Cund+80°C 1) Lagertemperatur：-40°C ~ +85°C |
|
Software-Upgrade |
verabschiedenUSB |

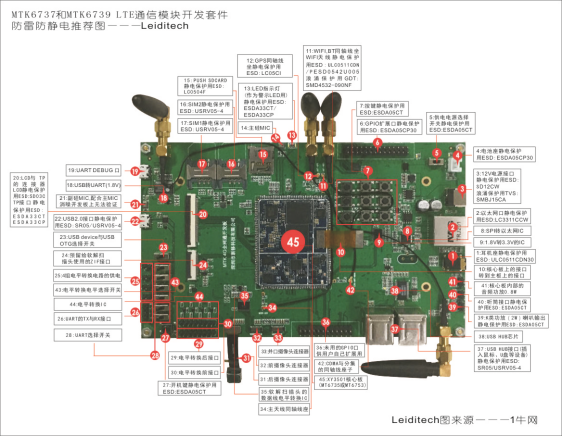

Leiditech widmet sich der Lösung Ihrer Blitz- und Statikschutzprobleme，Es steht ein Labor für Tests zur Verfügung。Weitere Produktinformationen finden Sie im Miniprogramm“EMCElektromagnetische Verträglichkeit Gemeinschaft”。EntwicklungsausschussVon 1niu.com übertragene Daten。Danke！
