Shanghai Leiditech TVS Transient Spannungsunterdrückungsrohr mit SMA/SMB/SMC Verpackung kann mehrere Stromversorgungen erreichen

1. Was ist TVS

TVS ist die Abkürzung für Transient Voltage Suppressor. TVS-Diode ist eine Schutzkomponente zum Schutz elektronischer Bauteile vor Spannungsschwankungen. Das Arbeitsprinzip einer TVS-Diode besteht darin, die Eigenschaften einer regulären Diode innerhalb ihres Vorwärtsbetriebsbereichs zu haben. Wenn die umgekehrte Spannung ihre Nennumkehrspannung überschreitet, steigt die Spannung schnell an und ändert die hohe Impedanz zwischen ihren beiden Polen in eine niedrige Impedanz mit einer Geschwindigkeit von 10 bis zur negativen zwölften Leistungssonde. Sie absorbiert Überspannungsleistung von bis zu mehreren Kilowatt, wodurch die Spannungsklemme zwischen den beiden Polen auf einem vorbestimmten Wert liegt und effektiv Präzisionskomponenten in elektronischen Schaltungen schützt. Schützt vor Schäden durch verschiedene Stoßimpulse. Wenn die Überspannung verschwindet, wird die TVS-Diode automatisch zurückgesetzt.

2. Merkmale der TVS

1) Schnelle Ansprechgeschwindigkeit: Die transiente Unterdrückungsdiode hat eine sehr schnelle Ansprechgeschwindigkeit und kann auf Spannungsänderungen innerhalb einer ns-Niveauzeit reagieren und dadurch schützen

Die Schaltung ist vor Schäden geschützt, die durch transiente Spannung, elektromagnetische Störungen usw. verursacht werden.

2) Hohe umgekehrte Spannung: Normalerweise in der Lage, eine Spannung von mehreren hundert Volt zu widerstehen, die die Schaltung vor Schäden schützen kann, die durch Hochspannung verursacht werden.

3) Effektive Unterdrückung der transienten Spannung: Transiente Unterdrückungsdioden können transiente Spannung effektiv unterdrücken und verhindern, dass sie in die geschützte Schaltung eintritt.

4) Kleine Größe und hohe Leistungsdichte: Transiente Unterdrückungsdioden sind normalerweise kleiner und höher in der Leistungsdichte als andere Schutzkomponenten und können in kleinen Geräten verwendet werden

Bieten Sie wirksamen Schutz in

5) Lange Lebensdauer: Transiente Unterdrückungsdioden haben eine lange Lebensdauer und können mehreren transienten Hochspannungsschlägen widerstehen, ohne ihre Leistung zu beeinträchtigen.

6) Umweltschutz: Verglichen mit anderen Schutzkomponenten, haben transiente Unterdrückungsdioden bessere Leistung aufgrund des Fehlens von brennbaren Stoffen und der Freisetzung von giftigen Gasen

Gute Umweltleistung.

7) Darüber hinaus hat es die Eigenschaften der hohen transienten Leistung, des niedrigen Leckstroms, der kleinen Durchbruchspannungsabweichung und der einfachen Steuerung der Klemmspannung.

Zusammenfassend haben TVS-Dioden die Vorteile einer schnellen Ansprechgeschwindigkeit, einer kleinen Größe, einer guten Schutzwirkung und einer hohen Zuverlässigkeit, was sie zu einer der idealen Komponenten zum Schutz elektronischer Komponenten macht.

3. Anwendungsbereich TVS

TVS transiente Unterdrückungsdioden können im Schutzbereich verschiedener elektronischer Geräte weit verbreitet sein, und die folgenden sind einige allgemeine Anwendungsbereiche:

1) Elektronischer Geräteschutz: TVS transiente Unterdrückungsdioden können verwendet werden, um verschiedene elektronische Geräte, wie Fernseher, Computer, Mobiltelefone, Audiosysteme usw. vor Schäden zu schützen, die durch transiente Spannungsschwankungen verursacht werden.

2) Stromleitungsschutz: TVS transiente Unterdrückungsdioden können verwendet werden, um Stromleitungen vor transienter Spannung, Blitz und anderen Faktoren zu schützen.

3) Kommunikationsnetzwerksschutz: TVS transiente Unterdrückungsdioden können verwendet werden, um Kommunikationsgeräte wie Schalter, Router usw. vor elektromagnetischen Störungen und Blitzen und anderen Faktoren zu schützen.

4) Elektronischer Schutz für Automobile: TVS transiente Unterdrückungsdioden können verwendet werden, um elektronische Automobilgeräte, wie Motorsteuerungen, in Autoaudiosystemen, vor Spannungsstößen, elektromagnetischen Störungen und anderen Faktoren zu schützen.

5) Luft- und Raumfahrtbereich: TVS transiente Unterdrückungsdioden können verwendet werden, um elektronische Geräte der Luft- und Raumfahrt vor elektromagnetischen Störungen zu schützen.

Zusammenfassend können TVS transiente Unterdrückungsdioden im Schutzbereich verschiedener elektronischer Geräte weit verbreitet sein, und ihre Hauptfunktion besteht darin, elektronische Geräte vor Faktoren wie Spannungsstößen, transienten Spannungen, elektromagnetischen Störungen usw. zu schützen.

4. Shanghai Leiditech Electronics SMA/SMB/SMC Verpackung TVS Power

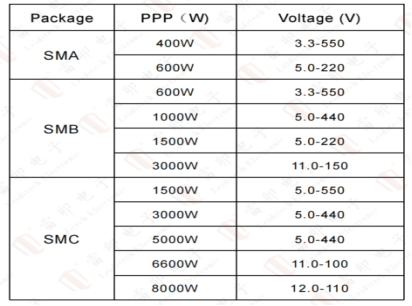

Die Shanghai Leiditech Electronic SMA, SMB und SMC verpackte TVS-Serie kann verschiedene Leistungs- und Spannungsbereiche für die Auswahl erreichen, wie in der folgenden Tabelle gezeigt

5. Wie man Verpackung für TVS mit der gleichen Leistung wählt

Bei der Auswahl der Verpackungsgröße von TVS transienten Unterdrückungsdioden mit gleicher Leistung sollten folgende Faktoren berücksichtigt werden:

1) Maximaler Impulsstrom: Bei der Auswahl der Verpackungsgröße ist es notwendig, den maximalen Impulsstrom zu berücksichtigen, dem die transiente Unterdrückungsdiode TVS widerstehen kann, und eine geeignete Größe zu wählen, um sicherzustellen, dass sie dem erforderlichen Strom standhält.

2) Spannungspegel: Die Verpackungsgröße muss basierend auf der umgekehrten Spannung ausgewählt werden, der die transiente Unterdrückungsdiode TVS widerstehen muss.

3) Wärmeableitungsfähigkeit: Bei der Auswahl der Verpackung ist es auch notwendig, das Problem der Wärmeableitung der transienten Unterdrückungsdiode TVS zu berücksichtigen. Wenn die Umgebungstemperatur hoch oder die erforderliche Leistung hoch ist, ist es notwendig, ein Paket mit guter Wärmeableitungsleistung zu wählen, um den stabilen Betrieb der transienten Unterdrückungsdiode TVS sicherzustellen.

4) Entwurfsraum: Verschiedene Verpackungsgrößen entsprechen unterschiedlichen Platzanforderungen für Leiterplatten, die basierend auf tatsächlichen Situationen ausgewählt werden müssen.

Zusammenfassend ist es bei der Auswahl der Verpackungsgröße von TVS transienten Unterdrückungsdioden mit der gleichen Leistung notwendig, Faktoren wie maximaler Impulsstrom, Spannungspegel, Wärmeableitungskapazität und Leiterplattendesignraum umfassend zu berücksichtigen.

Im Folgenden sind repräsentative Modelle von Leiditech als Referenz:

SMA Verpackung:

SMAJ3.3CALIR, SMAJ24CA, SMAJ36CA, SMAJ550CA, 6AJ5.0CA, 6AJ24CA, 6AJ36CA, 6AJ220CA,

SMB Verpackung: SMBJ3.3CA, SMBJ24CA, SMBJ36CA, SMBJ550CA, 10BJ5.0CA, 10BJ24CA, 10BJ36CA, 10BJ440CA, SMB15J5.0CA, SMB15J24CA, SMB15J36CA, SMB15J220CA, SMB30J11CA, SMB30J24CA, SMB30J36CA, SMB30J150CA,

SMC-Verpackungen: SMCJ5.0CA, SMCJ24CA, SMCJ36CA, SMCJ550CA, SMDJ5.0CA, SMDJ24CA, SMDJ36CA, SMDJ440CA, 5.0SMDJ5.0CA, 5.0SMDJ24CA, 5.0SMDJ36CA, 5.0SMDJ440CA, 6.6SMDJ11CA, 6.6SMDJ24CA, 6.6SMDJ36CA, 6.6SMDJ36CA, 6.6SMDJ36CA, 6.6SMDJ100CA, CA.128, SMCJ24CA, SMCJ36CA, SMCJ36CA.

Shanghai Leititech Marke Leititech kann verschiedene elektrostatische Blitzschutzlösungen anbieten, um elektromagnetische Kompatibilitätsprobleme für Kunden zu lösen. Für weitere Schutzlösungen suchen Sie bitte nach dem Miniprogramm "EMC Elektromagnetische Kompatibilitätsgemeinschaft" auf WeChat. Willkommen bei Hu Gong 18016225001
