Auslegung des elektrostatischen Überspannungsschutzes CAN-Bus

Was ist CAN Bus

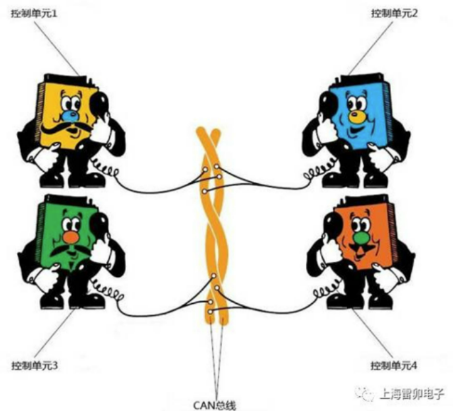

CAN-Bus ist ein serielles Kommunikationsprotokoll, das in Automobilen, Industrieautomation und anderen Bereichen weit verbreitet ist. Es ermöglicht mehreren Geräten, Kommunikationsleitungen zu teilen, Daten zu übertragen und Signale zu steuern. Es gibt zwei verschiedene Versionen des CAN-Busses: CAN 2.0A und CAN 2.0B. CAN 2.0A unterstützt 11-Bit-Standardkennungen, während CAN 2.0B 29-Bit-erweiterte Kennungen unterstützt. Die CAN-Bus-Topologie kann in Gesamtlinientyp, Sterntyp und Hybridtyp unterteilt werden. Die Busstruktur ist die häufigste, da sie alle Knotengeräte verbindet und Klemmwiderstände an beiden Enden des Busses benötigt.

Warum Überspannungsschutz erforderlich ist

Das CAN-Bussystem ist anfällig für elektromagnetische und elektrische Störungen, die zu Übertragungsfehlern und Hardware-Ausfällen führen können. Überspannungsschutz kann in den CAN-Buskreis eingeführt werden, um diese Störungen zu verhindern. Der Überspannungsschutz am CAN-Bus kann den CAN-Bus durch Absorption, Reflexion, Unterdrückung und andere Methoden schützen.

Derzeit sind die Normen für die EMV-Prüfung in der Automobilelektronik hauptsächlich in zwei Kategorien unterteilt:

1: Geführte sofortige Prüfung für Stromversorgung

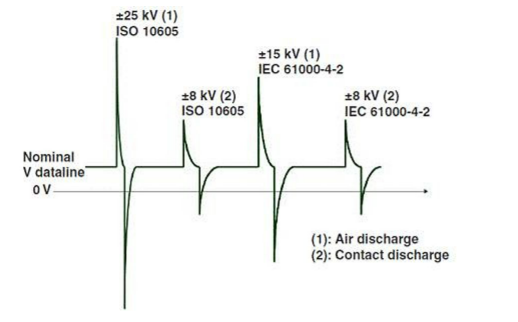

2: Statische und Überspannungstests für Kommunikationsschnittstellen

Für Leistungsprüfung simuliert Puls 1 (a) das momentane Ereignis, das durch Stromunterbrechung induktiver Lasten verursacht wird, Impuls 2 (a) simuliert das momentane Ereignis, das durch plötzliche Stromunterbrechung induktiver Lasten in der Strahlleitung verursacht wird, Impuls 2 (b) simuliert das momentane Ereignis, das durch die Entfernung der laufenden Stromversorgung des Gebläses oder Wischermotors verursacht wird, Impuls 3 (a) (b) simuliert die momentane Welle, die durch den Schaltvorgang erzeugt wird, und Impuls 5 simuliert die momentane Welle, die durch Batteriestromverlust verursacht wird.

Die Bedeutung des CAN Bus Überspannungsschutzes Design

Der Ausfall des CAN-Busses kann schwerwiegende Folgen haben, darunter Maschinenschäden, Sicherheitsunfälle und Datenverlust. Daher ist ein gutes Überspannungsschutzdesign entscheidend, um die Zuverlässigkeit und Stabilität des Systems zu gewährleisten. Gleichzeitig muss das Überspannungsschutzdesign unter Berücksichtigung der Betriebsumgebung des CAN-Busses auch Eigenschaften wie Interferenzschutz, Hochtemperaturbeständigkeit, Vibrationsbeständigkeit und hohe Zuverlässigkeit aufweisen.

Als Fahrzeugumgebung mit häufigem Kontakt mit dem menschlichen Körper treten elektrostatische Entladungsereignisse (ESD), elektrische Überlastungsereignisse (EOS) und elektrische schnelle transiente Ereignisse (EFT) häufig während des Fahrzeugbetriebs auf, was eine potenzielle Bedrohung für das Fahren von Fahrzeugen darstellt. Daher ist das Schutzdesign von CAN-Kommunikationsschnittstellen sehr wichtig geworden.

Entwurfsmethode des CAN Bus Überspannungsschutzes

Die Methoden des CAN-Bus-Überspannungsschutzes umfassen den Einsatz von Komponenten wie Widerständen, Kondensatoren, TVS-Dioden und transienten Spannungsunterdrückern. Unter ihnen ist TVS-Diode eine häufig verwendete Schutzkomponente, die Vorteile wie schnelles Ansprechen, niedrigen Leckstrom und hohe Energieabsorption hat. In der Praxis ist es auch notwendig, geeignete Überspannungsschutzmethoden und -komponenten basierend auf spezifischen Anwendungsszenarien und Bedürfnissen auszuwählen.

Implementierung von CAN Bus Überspannungsschutz Schaltung

Der CAN-Bus Überspannungsschutz kann auf zwei Arten realisiert werden: diskrete Komponentenschaltungen und integrierte Schaltungen. Unter ihnen bestehen diskrete Komponentenschaltungen aus mehreren unabhängigen Komponenten, die Vorteile wie starke Anpassbarkeit, einfache Wartung und Aufrüstung usw. haben; Integrierte Schaltungen auf der anderen Seite integrieren mehrere Komponenten in einen einzigen Chip, der die Vorteile von geringer Größe, niedrigem Stromverbrauch und niedrigen Kosten hat. In praktischen Anwendungen ist es notwendig, geeignete Schaltungsimplementierungsmethoden basierend auf spezifischen Anwendungsszenarien und Anforderungen zu wählen.

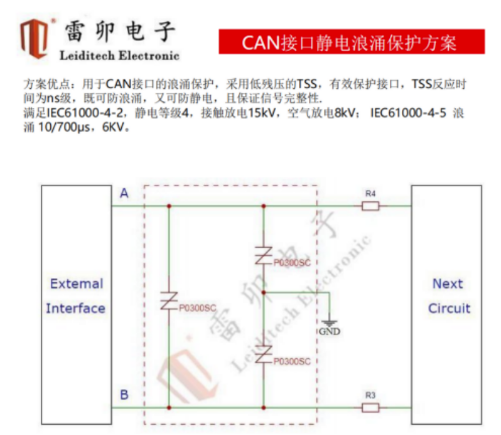

Ein Beispiel für CAN Bus Überspannungsschutz Design

Dieser Artikel wird einige gängige Beispiele für CAN-Bus-Überspannungsschutzschaltungen vorstellen, um Lesern ein besseres Verständnis zu ermöglichen. Zum Beispiel, um elektrische Störungen in CAN-Bussystemen anzugehen, kann Überspannungsschutz durch Methoden wie Kondensator-Filterschaltungen und RC-Filterschaltungen erreicht werden; Bei elektromagnetischen Störungen können Komponenten wie TVS-Dioden und transiente Spannungsunterdrücker zum Überspannungsschutz verwendet werden.

Vorschläge für das Layout von ESD-Geräten

a) Platzieren Sie das Gerät so nah wie möglich am Eingang oder Stecker.

b) Minimieren Sie die Weglänge zwischen dem Gerät und der geschützten Linie.

c) Halten Sie parallele Signalwege auf ein Minimum.

d) Vermeiden Sie, dass geschützte Leiter parallel zu ungeschützten Leitern laufen.

e) Minimieren Sie die leitfähigen Schaltkreise aller Leiterplatten (Leiterplatten), einschließlich Strom- und Masseschaltungen.

f) Minimieren Sie die transiente Rücklaufpfadlänge zum Boden.

g) Vermeiden Sie die Verwendung gemeinsamer transienter Rückwege zu gemeinsamen Bodenpunkten.

h) Versuchen Sie, Masseebenen, mehrschichtige Leiterplatten und Erdungen durch Löcher so weit wie möglich zu verwenden.

Zusammenfassung

Dieser Artikel fasst die Bedeutung, Konstruktionsmethoden und Implementierungsmethoden des CAN-Bus Überspannungsschutzes zusammen. Ich hoffe, dieser Artikel kann Lesern helfen, den CAN-Bus-Überspannungsschutz besser zu verstehen und die Zuverlässigkeit und Stabilität des Systems in praktischen Anwendungen zu verbessern. Gleichzeitig ist zu beachten, dass bei der Auslegung des CAN-Bus-Überspannungsschutzes die Betriebsumgebung und Anwendungsszenarien des Systems vollständig berücksichtigt und geeignete Überspannungsschutzmethoden und -komponenten angenommen werden müssen.
