Automotive Ethernet 100M/1000M ESD-Schutzschema für Haushaltsgeräte
Mit der Digitalisierung von Automobilen und der Nachfrage nach automatischen Fahrsystemen können die traditionellen CAN- und LIN -Automobilkommunikationsprotokolle die Signalübertragungsdatenanforderungen von Automobilen nicht mehr erfüllen.Ethernet ist eine der idealen Verbesserungslösungen; es kann auch in der Domänensteuerung verwendet werden ( Domänenkontrolle ) und Blockkontrolle ( Zonenkontrolle ).
Der Vorteil von Ethernet ist, dass es verschiedene Verbindungsmethoden unterstützen kann:
1. Direkt verbunden mit dem zentralen Steuercomputer des Autos, dem drahtlosen Netzwerk, der ECU und den Sensoren
2. Schließen Sie den zentralen Steuercomputer des Fahrzeugs, das drahtlose Netzwerk und die ECU an und verbinden Sie dann den Sensor mit CAN / LIN
Die Informationsquellen des automatischen Fahrsystems sind Radar, Lidar, HD-Kamera usw. Das Datenübertragungsvolumen und die Anforderungen an die Reaktionsgeschwindigkeit des Systems sind relativ hoch.Normalerweise benötigt das Backbone-Netzwerk 10 GB und das Filialnetzwerk 100 MB ~ 1 GB . Herkömmliches CAN/LIN ist schwer zu erfüllen Die Nachfrage, eine neue Art von Automotive-Ethernet entstand. Für Ethernet-Anwendungen in der neuen Anwendungsumgebung von Fahrzeugen müssen wir jedoch potenzielle Probleme in rauen Anwendungsumgebungen wie hohen Vibrationen, hohen Temperaturen, hoher Feuchtigkeit, hoher Verschmutzung, starken Stößen und hoher elektromagnetischer Interferenz (EMI) lösen. Leimao Electronics bietet eine Automotive-Schutzlösung basierend auf den Standards IEEE 100BASE-T1 und 1000BASE-T1 Open Technology Alliance, die dem Schutz von zwei Busleitungen vor Schäden durch ESD und andere Transienten gewidmet ist.
 |

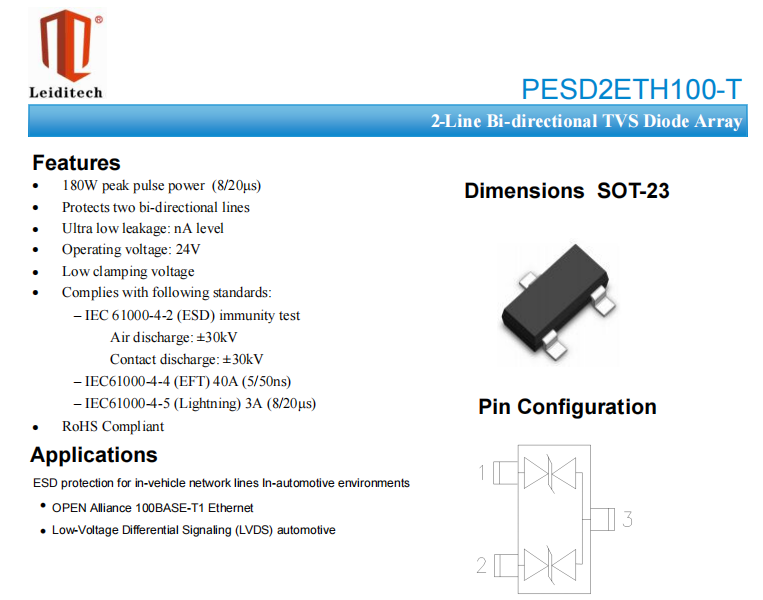

Aus dem obigen Schema ist ersichtlich, dass zwei ESD -Vorrichtungen auf dem Fahrzeug-Ethernet-Bus platziert werden müssen. Die von Lei Mao bereitgestellte ESD verwendet einen siliziumbasierten Prozess und hat mehrere Vorteile gegenüber alternativen ESD -Schutzlösungen wie Varistoren. Sie sind zuverlässiger und die verbesserte Diodenkapazität von 3 pF (max.) gewährleistet eine höhere Signalintegrität.
