Neue ESD-antistatische Lösung für NFC-Geräteschnittstelle

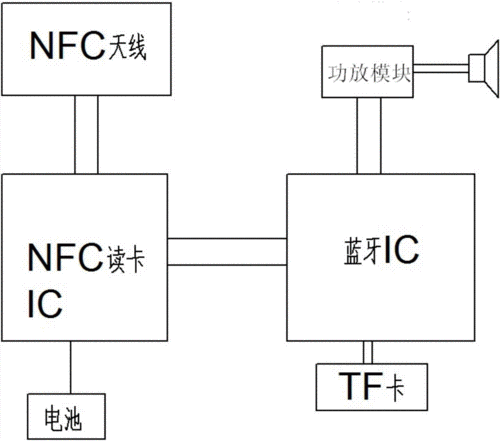

1,Was ist ein NFC Gerät

NFC (Near Field Communication) Geräte sind eine drahtlose Kommunikationstechnologie, die drahtlose Kommunikation und Datenaustausch aus nächster Nähe ermöglicht. Es basiert auf der RFID-Technologie (Radio Frequency Identification) und Internet-Technologie und nutzt Funkwellen, um Informationen zwischen Geräten zu übertragen.

NFC-Geräte bestehen in der Regel aus zwei Teilen: einer ist ein Leser/Schreiber, der verwendet wird, um Informationen auf NFC-Tags oder -Geräten zu lesen und zu schreiben; Das andere ist ein NFC-Tag oder ein Gerät, das verwendet wird, um Informationen zu speichern und zu übertragen. Zum Beispiel kann ein Mobiltelefon als NFC-Leser/Schreiber dienen, und ein NFC-Etikett kann ein normales Stück Papier sein, auf dem Informationen geschrieben sind, die vom Telefon gelesen und geschrieben werden können.

NFC-Technologie hat eine breite Palette von Anwendungen im täglichen Leben, wie mobile Zahlungen, öffentliche Verkehrsmittel, Smart Home, Ticketing-Dienste, etc. Benutzer können NFC-Geräte verwenden, um Waren oder Dienstleistungen zu bezahlen, öffentliche Verkehrsmittel oder kulturelle Einrichtungen zu betreten, Haushaltsgeräte zu steuern, Ticketinformationen zu erhalten und vieles mehr. Gleichzeitig bietet NFC-Technologie auch mehr Geschäftsmöglichkeiten für Unternehmen, wie Werbeaktivitäten, Bereitstellung von Kundenservice und so weiter.

Kurz gesagt, NFC-Geräte sind eine bequeme und schnelle drahtlose Kommunikationstechnologie, die Benutzern eine bequemere Lebenserfahrung bieten und Unternehmen mehr Geschäftsmöglichkeiten bieten kann.

2,2Notwendigkeit von NFC Ausrüstung antistatisch

Antistatische Elektrizität an der Schnittstelle von Nahfeldkommunikationsgeräten (NFC) ist sehr wichtig, da statische Elektrizität negative Auswirkungen auf die Geräteleistung haben und sogar zu Geräteschäden führen kann. Bei NFC-Geräteschnittstellen können sich Ladungen auf den Metallkomponenten des Geräts ansammeln und ein elektrisches Feld um die Schnittstelle erzeugen. Wenn statische Elektrizität nicht ordnungsgemäß gehandhabt wird, kann dies zu Schäden am Gerät führen.

3,5NFC Ausrüstung Schnittstelle antistatisches Schema

Im Folgenden finden Sie einige gängige Methoden, um zu verhindern, dass statische Elektrizität NFC-Geräteschnittstellen beeinträchtigt:

Gegenwärtig ist die Verwendung von Metall-Abschirmabdeckungen, Verwendung von statischen Eliminatoren und Verwendung von Schnittstellen-antistatischen Geräten die effektivste und kostengünstigste Lösung. Es ist notwendig, antistatische Schutzvorrichtungen über 18V bereitzustellen. Shanghai Leiditech hat eine Designlösung auf Platinenebene für die folgenden Geräteserien bereitgestellt.

NXP NTAG21x Serie

NXP MIFARE Classic Serie

NXP MIFARE DESFire Serie

NXP MIFARE Ultralight Serie

Sony FeliCa Collection

STMicroelectronics ST25 Serie

Infineon SLE Serie

Broadcom BCM2079x Serie

Samsung TecTiles Kollektion

AMS AS395x Serie

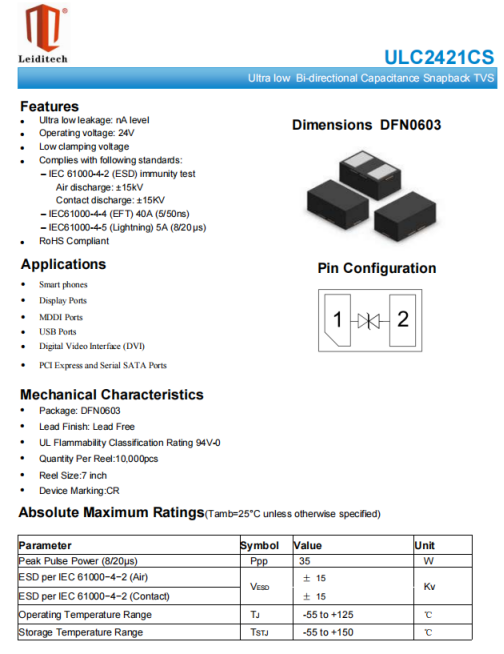

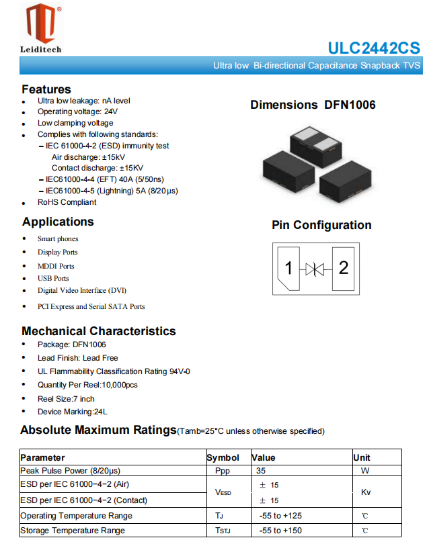

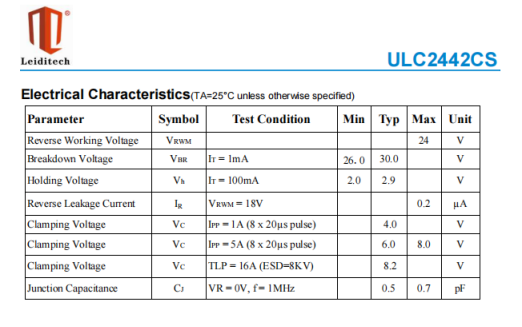

Dieser Artikel behandelt die Verwendung der großen Scan-ESD-Geräte ULC2421CS und ULC2442CS von Shanghai Leiditech, um diese Chips auf kleinen Geräten wie Smartphones, Uhren und Armbändern zu schützen.

4,Was ist Schaltung antistatische Rückseite Scanning Technologie (Snap back)

Die Snap-Back-Technologie ist eine häufig verwendete elektronische Schaltungstechnologie, die verwendet wird, um elektronische Geräte vor den Auswirkungen der elektrostatischen Entladung (ESD) zu schützen. ESD kann Hochspannungsentladungen zwischen zwei Objekten mit unterschiedlichen Potentialen erzeugen, die elektronische Komponenten beschädigen können. Die Snap-Back-Technologie schützt Schaltungen durch die Verwendung von Halbleiterstrukturen mit negativen Widerstandsbereichen.

Wenn ein ESD-Ereignis auftritt, löst und absorbiert das Snap-Back-Gerät große Ströme aus, was zu einer signifikanten Abnahme der Spannung des Geräts führt. Dieser Spannungsabfall verhindert, dass ESD Geräte beschädigt, indem die Menge an Energie begrenzt wird, die abgeleitet werden kann. Nach einem ESD-Ereignis kehrt das Snap-back-Gerät automatisch in seinen normalen Zustand zurück und stellt den Stromkreis wieder in den normalen Betrieb zurück.

Die Snap-Back-Technologie wird häufig in verschiedenen elektronischen Komponenten verwendet, einschließlich Dioden, Transistoren und integrierten Schaltungen (ICs). Es ist eine effektive Methode zum Schutz von ESD, die den zuverlässigen Betrieb elektronischer Schaltungen in einer Vielzahl von Anwendungen gewährleisten kann.

5,Vorteile der Schaltung antistatische Scanning Technologie

Die Snap Back Technologie hat folgende Vorteile:

Hohe Zuverlässigkeit: Snap-Back-Technologie kann elektronische Komponenten effektiv vor ESD-Schäden schützen und dadurch die Zuverlässigkeit und Stabilität von Schaltungen verbessern.

Schnelle Reaktion: Die Snap-Back-Technologie kann innerhalb von Millisekunden auf ESD-Ereignisse reagieren und schützt die Schaltung vor dem Aufprall der augenblicklichen Hochspannung.

Automatische Wiederherstellung: Sobald das ESD-Ereignis verstrichen ist, kann das Snap-Back-Gerät automatisch seinen normalen Zustand wiederherstellen, sodass die Schaltung den normalen Betrieb fortsetzen kann.

Niedriger Stromverbrauch: Snap-Back-Technologie kann Schaltungen vor ESD-Störungen schützen, ohne zu viel Strom zu verbrauchen.

Niedrige Kosten: Die Snap-Back-Technologie kann mit Standard-Halbleiterprozessen hergestellt werden, was sie relativ kostengünstig macht.

Zusammenfassend ist die Snap-Back-Technologie eine effiziente, zuverlässige und kostengünstige ESD-Schutztechnologie, die für verschiedene elektronische Geräte und Anwendungsszenarien geeignet ist.

Zusammenfassung

Der Grenzflächenschutz elektronischer Produkte erfordert die Verwendung von Überspannungsschutzvorrichtungen. Viele Ingenieure sind sich der Notwendigkeit bewusst, Schutzvorrichtungen zu verwenden, aber aufgrund einer falschen Auswahl oder Nichteinhaltung der Designprinzipien der ESD-Schaltungsplatine schlägt das Produkt statische oder EMV-Tests fehl, verschwendet Arbeitskraft und finanzielle Ressourcen und verursacht Produktverzögerungen oder Überkonstruktionen, was zu Kostendruck führt.

Leiditech Electronics bietet seinen Kunden Dienstleistungen für elektromagnetische Verträglichkeit EMV-Design an und stellt Labortests kostenlos zur Verfügung. Unser Ziel ist es, das Design für unsere Kunden effizient und bequem abzuschließen. Wir hoffen, dass mehr Kunden die EMV-Projekte schnell bestehen und die Produktzuverlässigkeit so weit wie möglich verbessern können.

Shanghai Leiditech Electronic Electromagnetic Compatibility Laboratory bietet kostenlose Tests und periphere elektrostatische Schutzreferenzschaltungen.
