Netzteil-Überspannungstests und gesetzlich geschützter Schutz
Test: Netzteil-Spannungstest;
Temperatur im Minenfeld: 26 Grad, 61 Prozent;
Teststandards: Prüfung des DC 60V； nach IEC61000-4-5 erforderlich;
Testziel: Testet, ob Ray TVS 5.0SMDJ60CA den IEC61000-4-5 Standard erfüllt
1. Für das Testen von Produkten und Kriterien gelten die folgenden Anforderungen:
|
Teststandards |
|
DC |
Überspannung |
Eingangsspannung |
Anzahl |
|
IEC61000-4-5 |
Schlechtes Modell |
60V |
8/20 |
1KV |
5C |
|
Kopplung |
60V |
8/20 |
2KV |
5C |

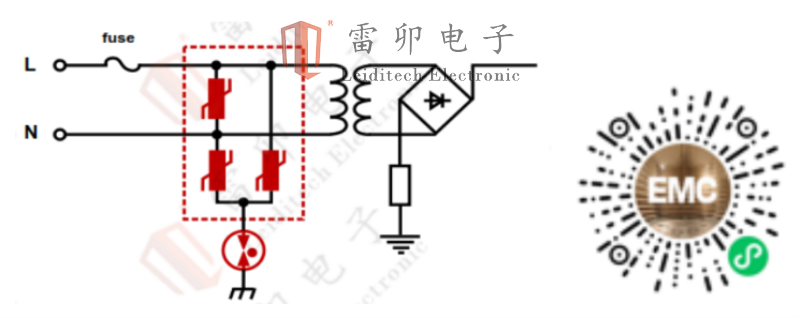

Zweitens wendet Lei Wei ein Schaltungsschutzsystem an:

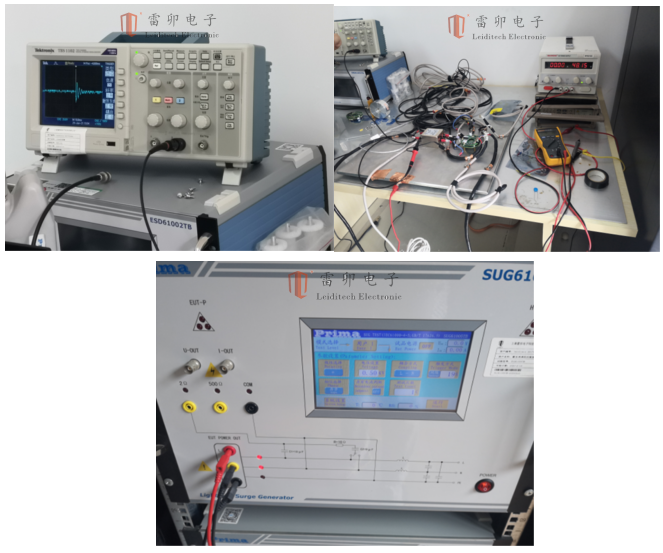

3. Der Test wurde in ein Remedy 5.0SMDJ60CA Foto-und Ergebnisdatensatz geändert:
|
8/20 |
Stromversorgung |
Spannung |
Verbindungsart |
Anzahl der Tests |
Testergebnisse |
|
Ursprüngliche Platte |
48V |
+0.5KV |
L-N |
1C |
Schlecht |
|
Druckempfindlicher Widerstand |
48V |
±0.5KV |
L-N |
1C |
Schlecht |
|
Plus TVS 5.0SMDJ60CA 2 |
48V |
±0.5KV |
L-N |
5C |
Okay. |
|
48V |
±1KV |
L-N |
5C |
Okay. |
|
|
48V |
±1KV |
L-PE/N-PE |
5C |
Okay. |
|
|
48V |
±2KV |
L-PE/N-PE |
5C |
Okay. |
|
|
Plus TVS 5.0SMDJ60CA 1 |
48V |
±0.5KV |
L-N |
5C |
Okay. |
|
48V |
±1KV |
L-N |
5C |
Okay. |
|
|
48V |
±1KV |
L-PE/N-PE |
5C |
Okay. |
|
|
48V |
±2KV |
L-PE/N-PE |
5C |
Okay. |
5.0SMDJ60CA wird empfohlen, um die Testanforderungen von IEC61000-4-5 zu erfüllen.
Zusammenfassung
Der Schnittstellenschutz für Elektronikprodukte erfordert Überspannungsschutzgeräte, und viele Ingenieure haben erkannt, dass die Verwendung der Schutzvorrichtungen erforderlich ist. Der statische oder nicht ordnungsgemäße PCB-Design-Code des Schutzkreises kann jedoch dazu führen, dass der Test für das Produkt nicht erfolgreich ist, dass das Produkt mehrere Validierungstests durchführt, das Personal verschwendet und dass es zu Verzögerungen bei der Produkteinführung kommt oder dass es zu einem Überangebot an Kostenspannung kommt. Rainey Electronics bietet Kunden Design-Services von EMC für elektromagnetische Kompatibilität, Labortests zur Durchführung von Tests, von der Effizienz der Kunden bis hin zur Kontrolle des Entwurfs, und möchte die Produktzuverlässigkeit erhöhen, damit noch mehr Kunden das EMC Projekt schnell durchlaufen können. Elektronisches Labor für elektromagnetische Verträglichkeit mit kostenlosen Tests, einschließlich statischer Stromkreise für den Peripherieschutz.
Die Testgeräte von Thundering stehen dem Kunden zum kostenlosen Testen zur Verfügung. Sie können sich jederzeit an den Huber 1808225001 wenden.
