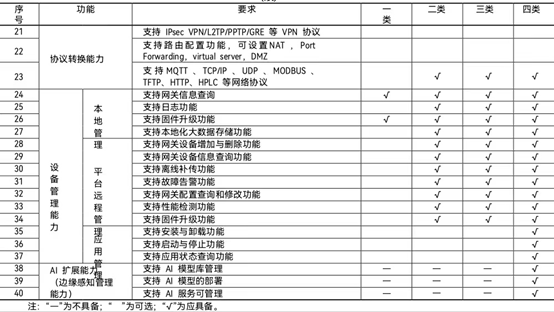

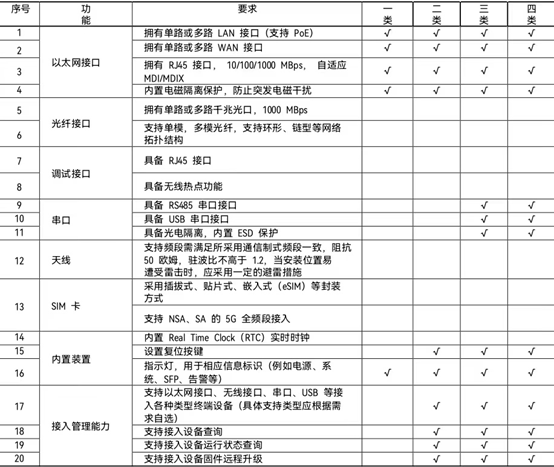

Unter der Bedingung, dass die Umgebung und das System vollständig sicher sind, sollte das intelligente Gateway über Zugangsfunktionen in Richtung Süden und in Richtung Norden verfügen und auch in der Lage sein, Schnittstellen zu öffnen, um andere Dienste über Verwaltungsanwendungen zu erhalten oder bereitzustellen. Die relevanten Schnittstellen- und Funktionsanforderungen sollten die Anforderungen unter der Tabelle erfüllen.

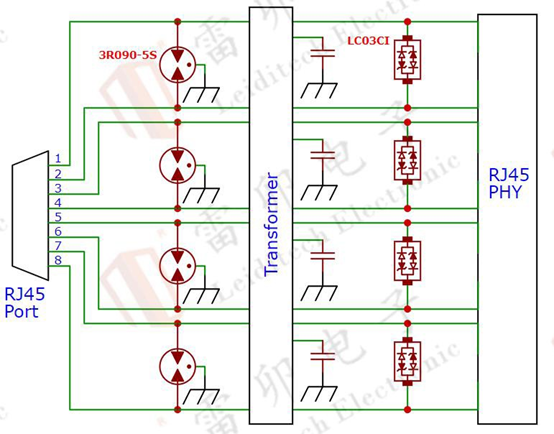

Für den diskreten Gigabit-Blitzschutz empfahl Shanghai Leiditech  folgende Schutzschemata

Vorteile des Schemas: für den Überspannungsschutz im Freien 1000M Netzwerkport, dieses Schema nimmt sekundären Schutz, zuverlässige Arbeit, um die Integrität des Signals hohe Temperatur zu gewährleisten, erfüllen IEC61000-4-2, Stufe 4, Kontaktentladung 30kV, Luftentladung 30kV. IEC61000-4-5 10 / 700μs, 40Ω, 6kV, ± 5 mal, dieses Schema verliert keine Pakete bei hohen Temperaturen.

Empfohlenes Modell: LC03C1 (3,3 V, bidirektional, 1 PF, SOD-323-Gehäuse) GDT 3R090-5S (90V bidirektionales 1.5PF Tripoldurchmesser 5MM Gehäuse)

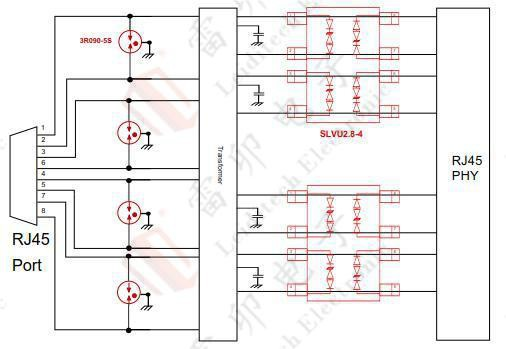

Empfohlene Schutzlösung für integrierten Blitzschutz von Gigabit-Netzwerken

Schema Vorteile: für Outdoor 1000M Netzwerk Port Überspannungsschutz, dieses Schema nimmt sekundären Schutz, zuverlässige Arbeit, um die Integrität des Signals hohe Temperatur zu gewährleisten, erfüllen IEC61000-4-2, Stufe 4, Kontaktentladung 30kV, Luftentladung 30kV. IEC61000-4-5 10/700μs, 40Ω, 6kV, ± 5 mal.


Empfohlenes Modell: SLVU2.8-4 (2.8V, bidirektional, 2 PF SOP-08 Gehäuse) GDT 3R090-5S (90V bidirektional 1.5PF, Tripoldurchmesser 5MM).

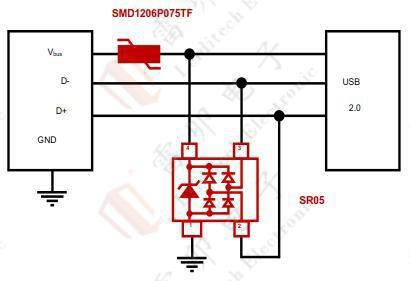

Für USB2.0 elektrostatische Shanghai Leiditech empfahl die folgenden

Schutzschemavorteile: USB2.0 bietet 500Mbps Übertragungsgeschwindigkeit, diese Lösung übernimmt einen Einzelgeräteschutz, spart Platz, gewährleistet Signalintegrität, erfüllt IEC61000-4-2, Level 4, Kontaktentladung 20kV, Luftentladung 20kV Wenn es Überstromanforderungen für Vbus gibt, ist PTC-Schutz erforderlich.

Empfohlene Modelle: SR05 (5 V, unidirektional, 1.2PFSOT-143-Gehäuse) SMD1206P075TF (0,75 A, 0,07 Ω, 6 V, SMD, 1206 Gehäuse).

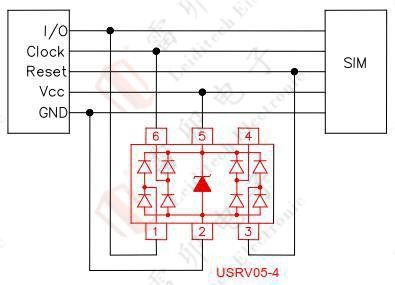

Für SIM-Karte elektrostatische Shanghai Leiditech empfahl die folgenden

 Schutzschema Vorteile: SIM-Karte bietet 7.2Mbps Übertragungsgeschwindigkeit, dieses Schema nimmt integrierten Geräteschutz, platzsparend, um die Signalintegrität zu gewährleisten, erfüllen IEC61000-4-2, Level 4, Kontaktentladung 8kV, Luftentladung 15kV.

Empfohlenes Modell von Shanghai Leiyu: USRV05-4 (5, unidirektional, 0.5PF, SOT-26-Gehäuse).

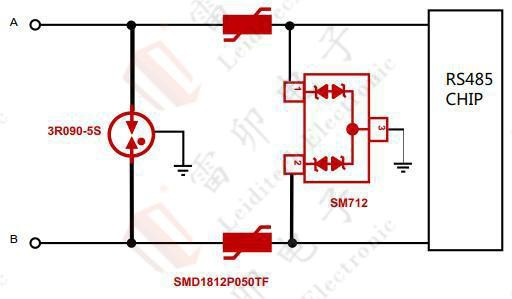

Für RS485-Überspannung wird das folgende Schutzschema empfohlen

Empfohlenes Modell: SM712 (7V / 12V, bidirektional, 45PF, SOT-23-Gehäuse) SMD1812P050TF (0,5A 0,15Ω 15V, SMD1812-GEHÄUSE) 3R090-5S (90V 1.5PF, 3-poliger Durchmesser 5MM)

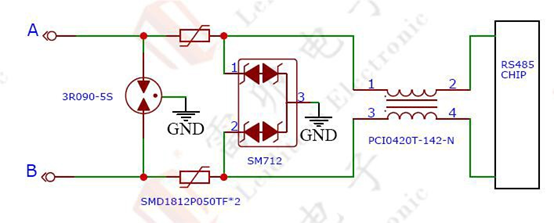

RS485-Überspannungsfilterschutz Shanghai Leiditech empfiehlt die Vorteile des folgenden Schemas

: die Verwendung eines mehrkanaligen integrierten Geräteschutzes, kann gleichzeitig die Signalintegrität sicherstellen, kann Rauschen herausfiltern, den elektrostatischen Test bestehen.

Treffen: IEC61000-4-2, ISO10605-2 Level 4, Kontaktentladung 30kV, Luftentladung 30kV.

Empfohlenes Modell von Shanghai Lei Wei: SM712 (7V/12V, bidirektional 45PF, SOT-23-Gehäuse).

SMD1812P050TF (0.5A 15V 0.15Ω SMD1812封装)

3R090-5S (90V 1.5PF TRIODENDURCHMESSER 5MM  GEHÄUSE).

PCI0420T-142-N (Größe: 4.7 * 4.5 * 2.0mm Widerstand: 1400Ω 0420 Gehäuse).

Um den kontinuierlichen sicheren und normalen Betrieb des intelligenten Gateways zu gewährleisten, hat Shanghai Leiditech einen kompletten Satz von Blitzschutz mit elektromagnetischer Verträglichkeit und antistatischem Schutzschema entwickelt.
