Funktionsmodule und elektrostatischer Überspannungsschutz des Batteriemanagementsystems BMS
Das Battery Management System (BMS) ist eine Schlüsselkomponente zur Überwachung, Steuerung und zum Schutz von Lithium-Ionen-Batterien. Im Folgenden finden Sie ein spezifisches Verteilungsschema der Funktionen des Batteriemanagementsystems:
Battery Monitoring Unit (BMU): verantwortlich für die Überwachung wichtiger Parameter wie Spannung, Strom und Temperatur des Batteriepacks. Es umfasst in der Regel mehrere Spannungssensoren, Stromsensoren und Temperatursensoren und wandelt das Sensorsignal über einen Analog-Digital-Wandler in ein digitales Signal um.
Cell Balancing Control Unit: Wird verwendet, um das Spannungsunterschiedsproblem zwischen einzelnen Batterien in einem Batteriepack zu lösen. Es überwacht die Spannung jeder einzelnen Batterie und überträgt die Ladung der Hochspannungs-Einzelbatterie auf die Niederspannungs-Einzelbatterie, indem es den Schalter steuert oder den Strom einstellt, um Batteriebalance zu erzielen.
Charge/Discharge Control Unit: verantwortlich für die Steuerung des Lade- und Entladevorgangs der Batterie, um sicherzustellen, dass Lade- und Entladevorgangs innerhalb eines sicheren Bereichs durchgeführt werden. Es steuert den Lade- und Entladestrom und die Spannung basierend auf den Informationen der Batterieüberwachungseinheit und passt die Lade- und Entladestrategien bedarfsgerecht an.
Temperaturmanagement Unit: überwacht die Temperatur des Batteriepacks und ergreift entsprechende Maßnahmen basierend auf Temperaturänderungen. Es kann Ventilatoren, Heizungen oder Kühlsysteme steuern, um die Temperatur des Akkus in einem sicheren Bereich zu halten.
Fehlerdiagnose- und Sicherheitsschutzeinheit: verantwortlich für die Erkennung von Batteriepackfehlern und das Ergreifen entsprechender Sicherheitsmaßnahmen. Es kann anormale Situationen wie Überspannung, Unterspannung, Überstrom und Überhitzung des Batteriepakets überwachen und die Sicherheit der Batterie und des Systems durch Trennen von Schaltungen oder Auslösen von Alarmen schützen.

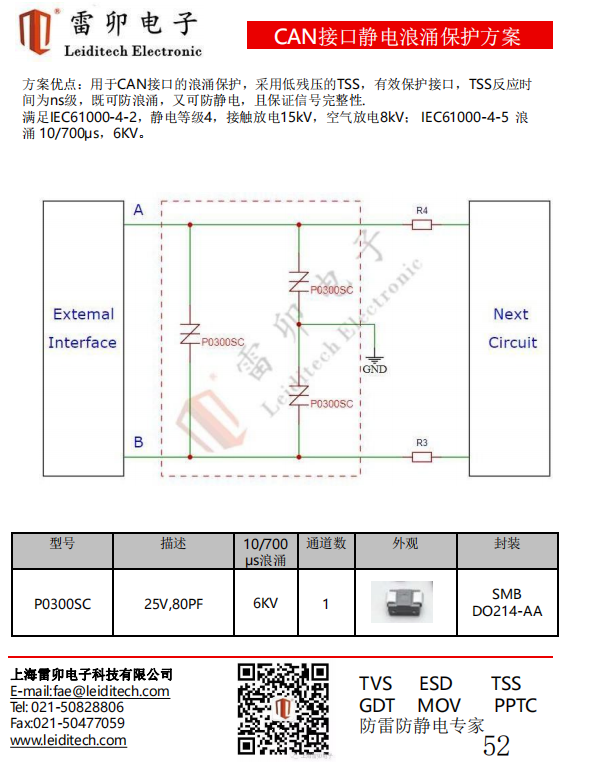

Kommunikationsschnittstelleneinheit: Wird für die Kommunikation mit externen Systemen verwendet, wie zum Beispiel Datenaustausch und Befehlsübertragung mit Fahrzeugsteuerungen oder Energiemanagementsystemen. Es kann verschiedene Kommunikationsprotokolle unterstützen, wie CAN-Bus, LIN-Bus oder serielle Kommunikationsschnittstelle.
Jede Einheit im Batteriemanagementsystem kann unterschiedliche Anforderungen an Antistatik- und Überspannungsschutz haben. Im Folgenden finden Sie Beispiele für allgemeine Anforderungen und Entwurfsschutzschemata:
1. Batterieüberwachungseinheit (BMU): Für Antistatik- und Überspannungsschutz muss BMU normalerweise eine hohe Störfestigkeit aufweisen. Bei der Auslegung von Schaltungsschutzschemata können folgende Maßnahmen ergriffen werden:
-Verwenden Sie antistatische Schutzkomponenten, wie statische Schutzdioden oder antistatische Widerstände.

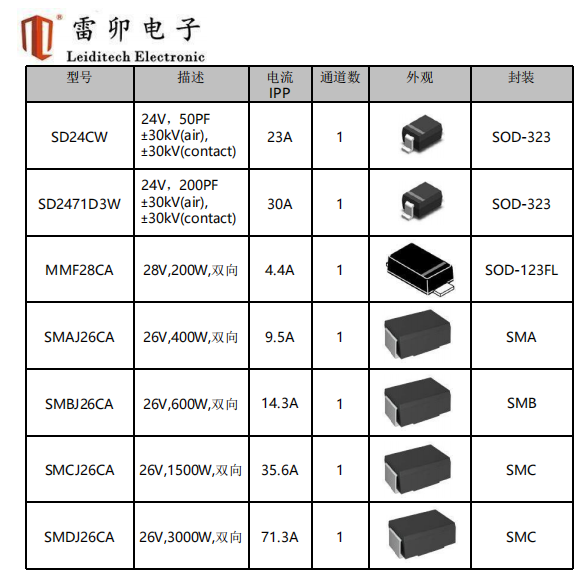

-Fügen Sie Überspannungsschutzgeräte wie TVS-Dioden an der Eingangs-/Ausgangsschnittstelle hinzu, um Überspannungsschutzstöße zu unterdrücken.
2. Batterieausgleichssteuergerät: Für antistatischen und Überspannungsschutz muss das Ausgleichssteuergerät seinen Steuerkreis und Schaltkomponenten schützen. Hier einige Beispiele für Schutzsysteme:
-Verwenden Sie antistatische Dioden oder Widerstände auf der Steuersignalleitung, um die elektrostatische Entladung zu begrenzen.
-Zum Schalten von Komponenten können Überspannungsschutzdioden verwendet werden, um Rückspannungsschutzstöße zu unterdrücken.
3. Lade- und Entladesteuergerät: Lade- und Entladesteuergeräte müssen normalerweise hohe Anti-Interferenz- und Überspannungswiderstandsfähigkeiten haben. Hier einige Beispiele für Schutzsysteme:
-Verwenden Sie Filterkondensatoren und Filterinduktivitäten an den Ein-/Ausgangsleitungen, um hochfrequentes Rauschen und Überspannungen zu unterdrücken.

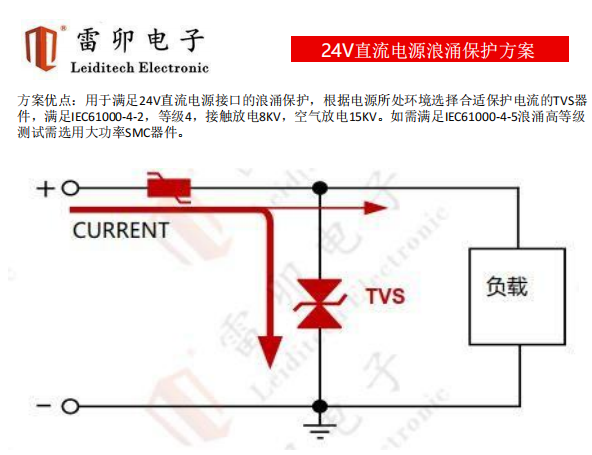

-Verwenden Sie Überspannungsschutzgeräte an Stromleitungen, um Überspannung und Überspannungsstrom zu begrenzen.
4. Temperaturmanagement-Einheit: Die Temperaturmanagement-Einheit muss Temperatursensoren und Steuerkreise schützen, um ihre Genauigkeit und Zuverlässigkeit sicherzustellen. Hier einige Beispiele für Schutzsysteme:
-Verwenden Sie antistatische Dioden oder Widerstände auf der Eingangsschaltung des Temperatursensors, um elektrostatische Entladung zu unterdrücken.
-Bei Regelkreisen können Übertemperaturschutzvorrichtungen zur Temperaturüberwachung eingesetzt werden und entsprechende Schutzmaßnahmen auslösen, wie z.B. das Trennen der Stromversorgung oder die Alarmierung.
5. Fehlerdiagnose- und Sicherheitsschutzeinheit: Die Fehlerdiagnose- und Sicherheitsschutzeinheit muss ihre Schaltungen und Schnittstellen schützen, um die Sicherheit und Zuverlässigkeit des Systems sicherzustellen. Hier einige Beispiele für Schutzsysteme:

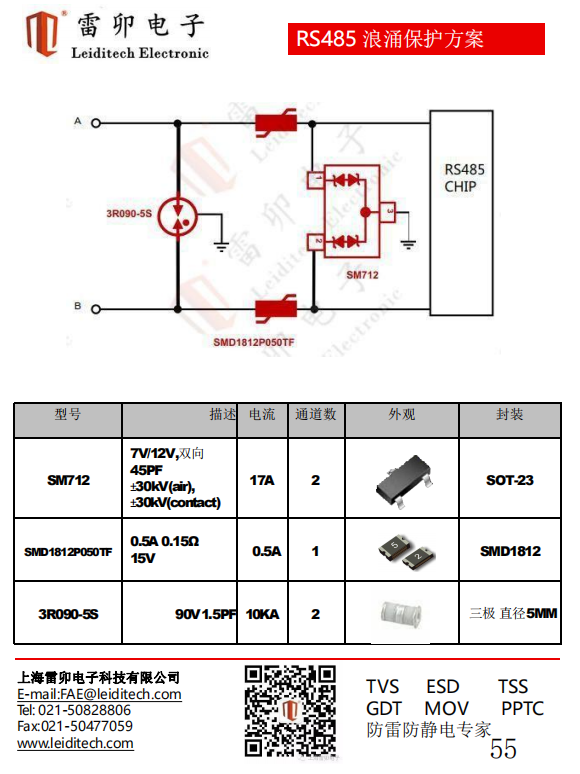

-Verwenden Sie Überspannungsschutzgeräte an der Eingangs-/Ausgangsschnittstelle, um Überspannungsschutzstöße zu begrenzen.
-Für Fehlerdiagnoseschaltungen können Überstromschutzeinrichtungen oder Überspannungsschutzeinrichtungen verwendet werden, um anormale Situationen zu erkennen und einen entsprechenden Schutz auszulösen.
Les exigences en matière d'antistatique et de protection contre les surtensions varient selon les unités du système de gestion de la batterie. Voici des exigences générales et des exemples de schémas de protection de circuits conçus:
